Ремонт дисковых тормозов электросамоката

Принесли для ремонта самокат G-BOOSTER. Выявляем вместе с вами проблему, делаем ремонт и настройку.

 ремонт самоката G-BOOSTER

Диагностика проблемы

На первый взгляд у него вообще отсутствует один калипер.

Диагностика электросамоката

Один калипер вообще отсутствует. Тросик весь вот в таком состоянии, распушенный. Соответственно, это все пошло вовнутрь. Плохо ходит тросик.

тросик

Такая же история и с передним колесом. Распушенный, плохо ходит тросик.

переднее колесо

Соответственно, калипер, колодки стерты. Мы уже его сняли.

Колодочки волшебные. И второй практически нет. Этой еще ничего. А вот рабочая вся в нулище стерлась.

Диски тормозные

Диски тормозные здесь в хорошем состоянии.

тормозная система

Итак: колодочки поменяем. В общем, по минимальному всё будем делать. Сейчас вместе с вами всё сделаем. На самом деле ничего сложного нет.

Где можно купить комплектующие тормозной системы?

В наличии
Тормозной суппорт в сборе для Kugoo M4/M4PRO
Совместим с Kugoo M4/M4 Pro, Kugoo M3/M3 Pro, Kugoo M5, MiniPro M5, Kugoo Max Speed
656.6 руб.
Заказать в 1 клик

Замена тросика. Ремонт тормоза электросамоката

Мы вытащили тросик из рубашки. Сейчас вставляем обратно….

Тросик тормозной системы

Будем ставить новый. Новый, потому что этот тросик очень плохо там ходит. Сейчас он должен появиться. Пара движений. Раз, два, три, четыре..... Вот, всё, новый тросик есть.

Тросик в тормозной системе

Ставить будем бюджетный Shimano. Ну, машинка в принципе неплохая за свои деньги.

Немножко расширяется. Сделаем таким образом: совмещаем прорези, заправляем обратно. И дальше закручиваем до конца, чтобы потом была возможность регулировать.

Регулировка тормоза

Один тросик мы поменяли. Всё хорошо.

Замена тросика

Сейчас будем менять второй тросик.

Ремонт тормоза электросамоката

Установка калипера

Приступаем к установке, непосредственно, новой машинки.….

Установка калипера

Назад мы ставим новую.

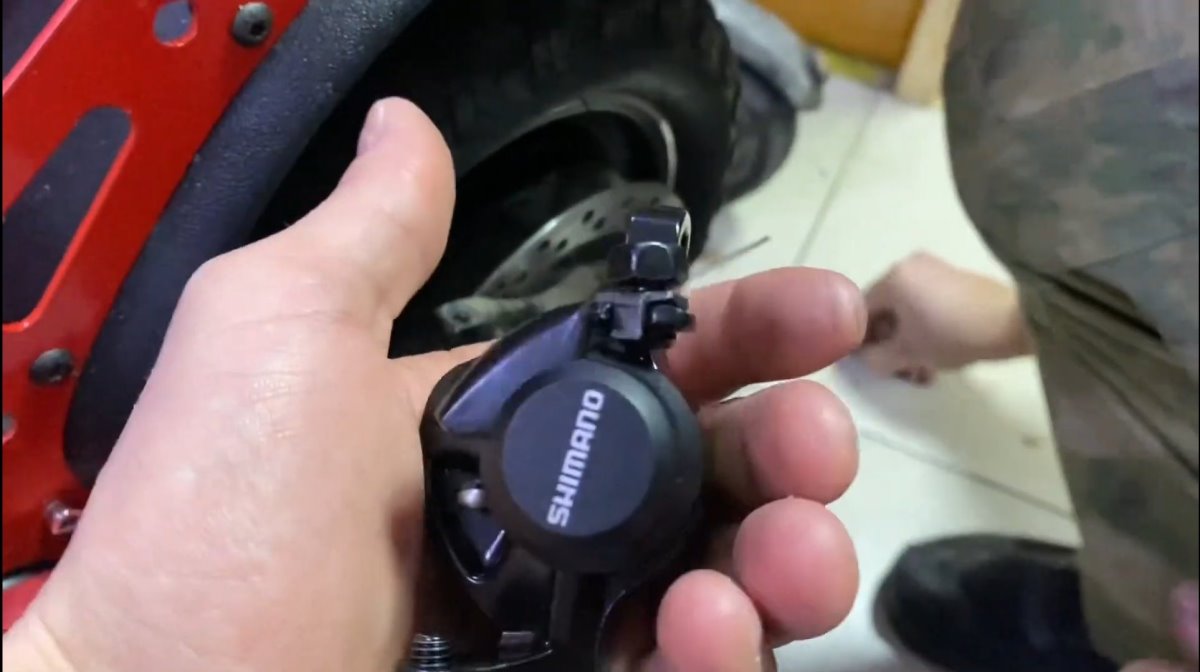

Новая комплектующая тормозная система

Наперед оставляем старую.

Это было пожелание человека, который будет эксплуатировать данную технику.

Люфт тормозной системы

Вот тут немножечко у нас имеется люфтик. Так мы оставлять тоже не будем.

В итоге закрутилось всё это дело очень неплохо. Теперь всё крепко держится.

Здоровая лошадка.

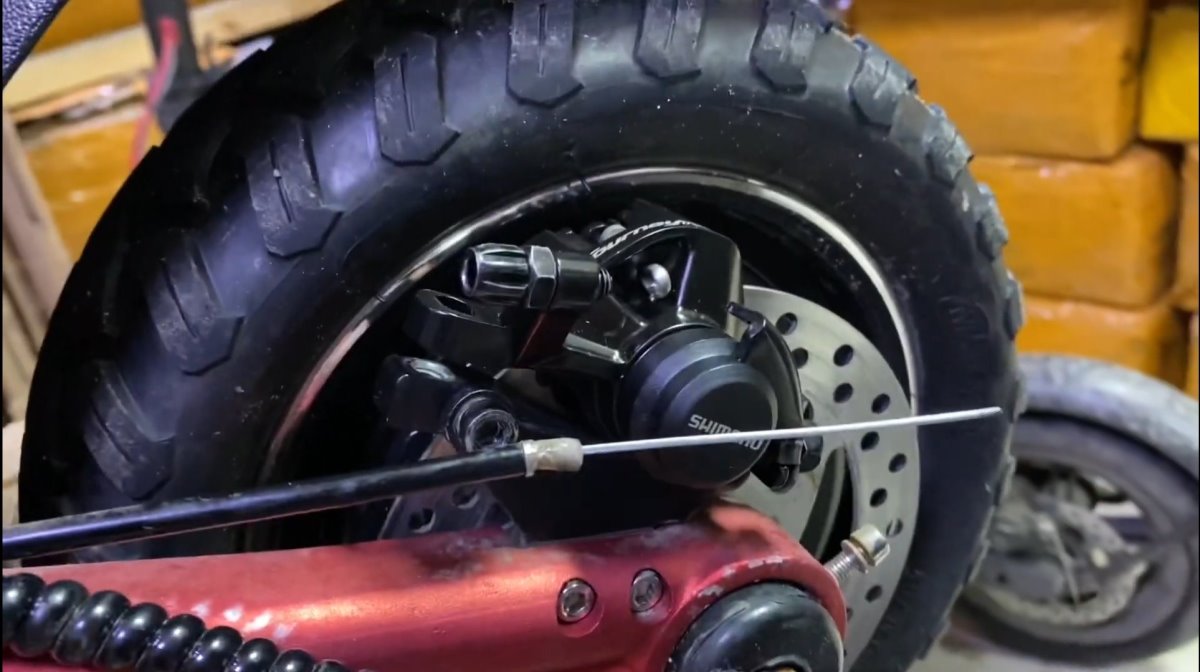

Тормозная система электросамоката

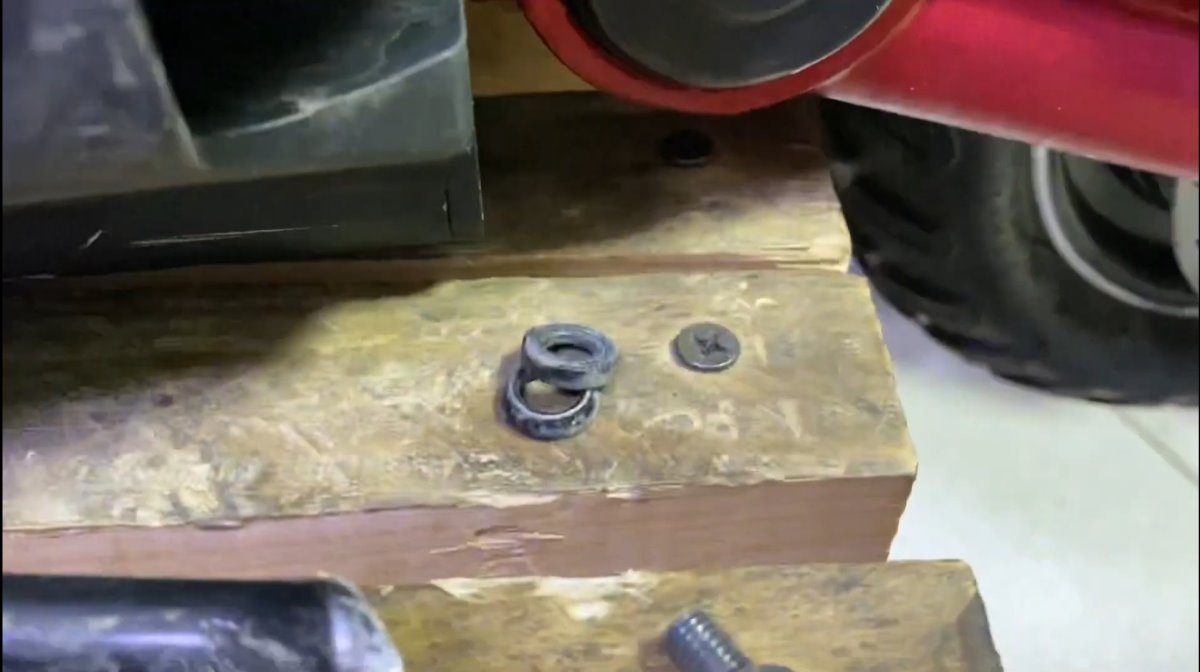

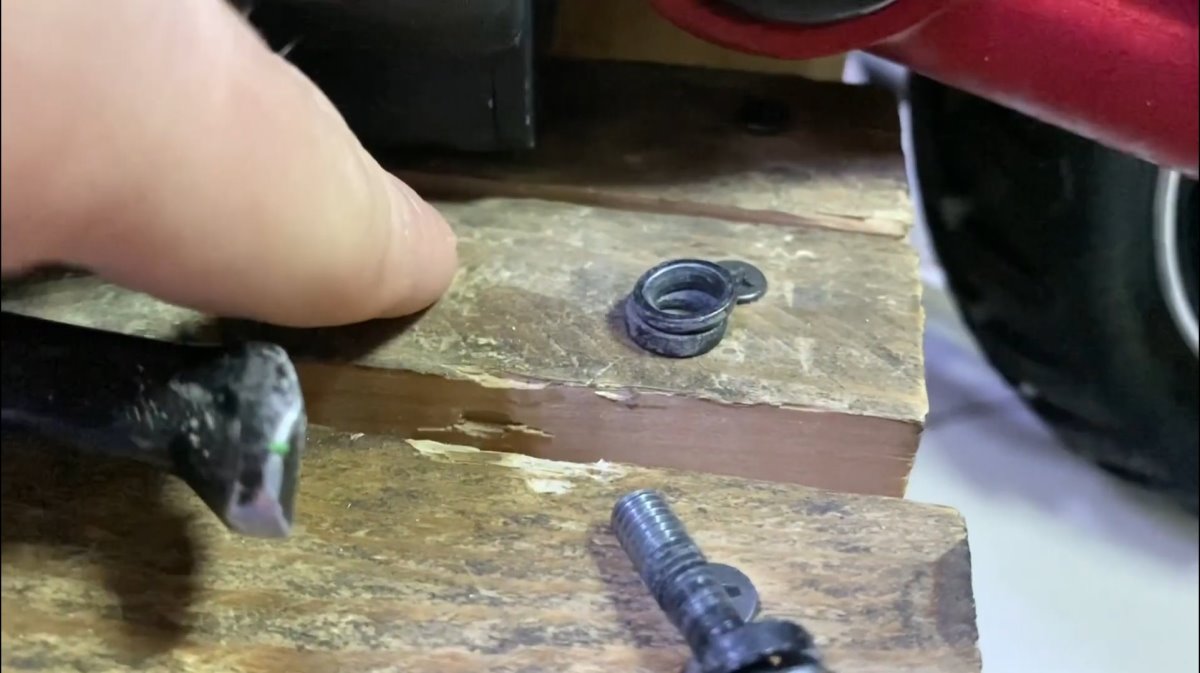

Сейчас очень интересный процесс. Регулировочные шайбы, они прокладываются, две штуки между калипером. Они сферические.

Регулировочные шайбы

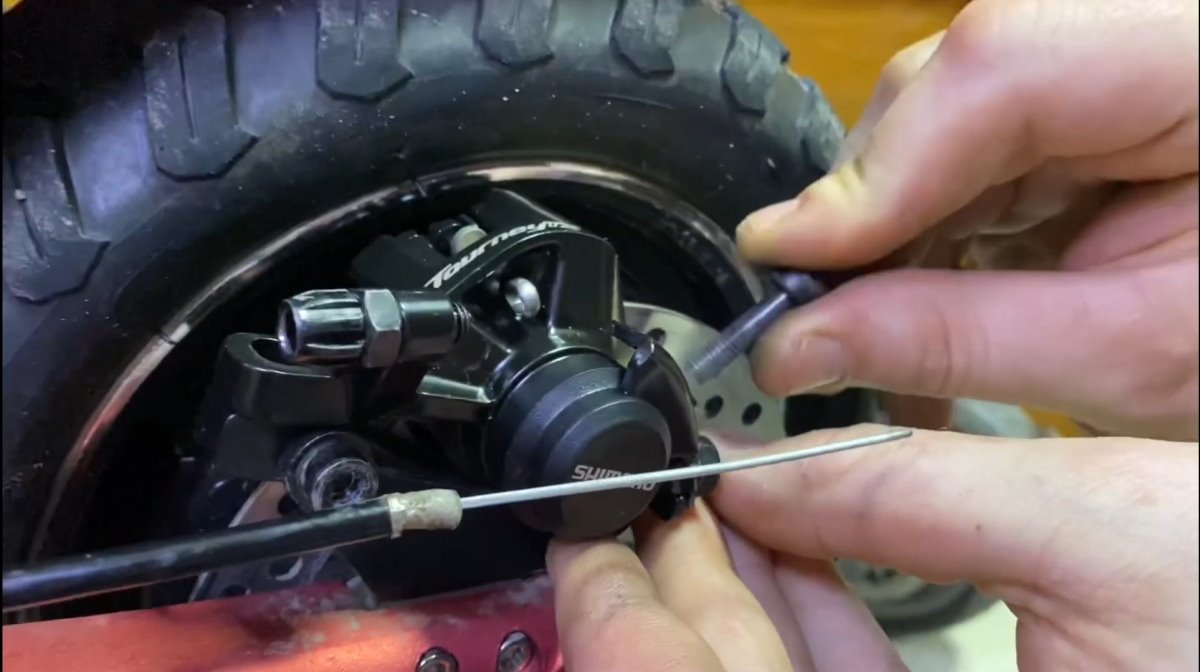

Установка регулировочных шайб

Они должны стоять именно таким образом.

Вот здесь как бы регулировка идет, таким образом. Без разницы, они сферические или нет. Это для того, чтобы его двигать в разных плоскостях.

Ребята, извините, на фото, надеемся хорошо видно и все понятно. По-другому никак. В итоге выглядит симпатично даже.

Регулировка тормозной системы

Это очень хороший результат. Сосочек не задевает.

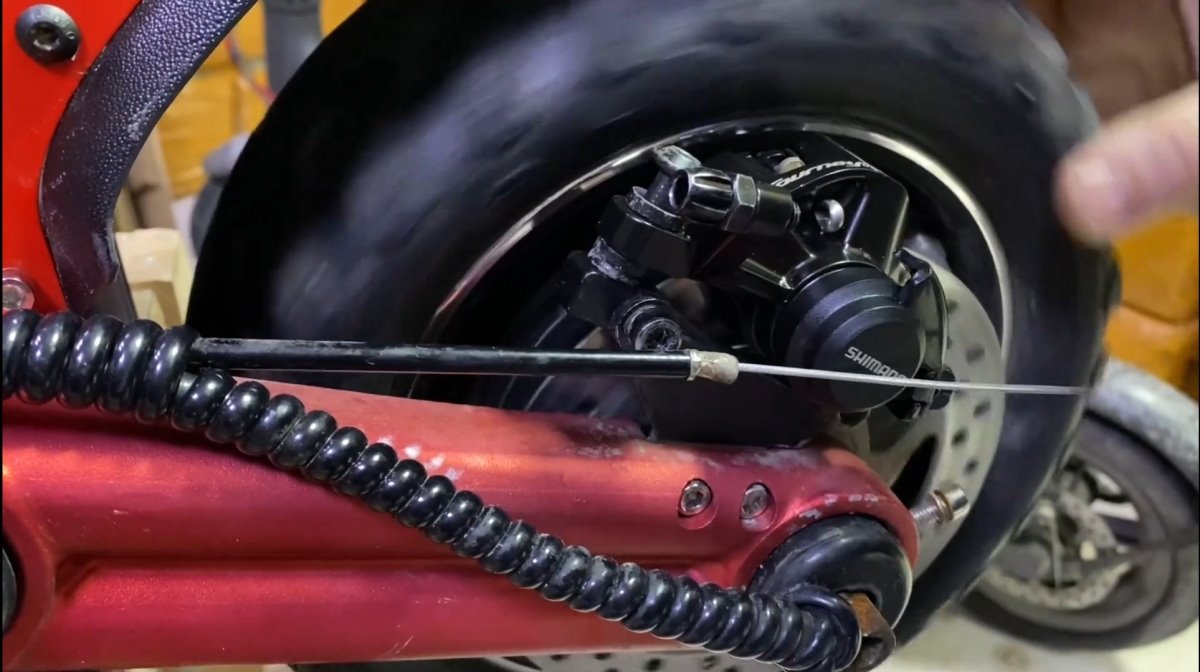

Ремонт тормоза электросамоката

Прям впритык.

Офигеть. Ну, тут все рассчитано. Такое себе конечно, то, что вот так притык сосок у них идет. Ну, и на том калипере так же было.

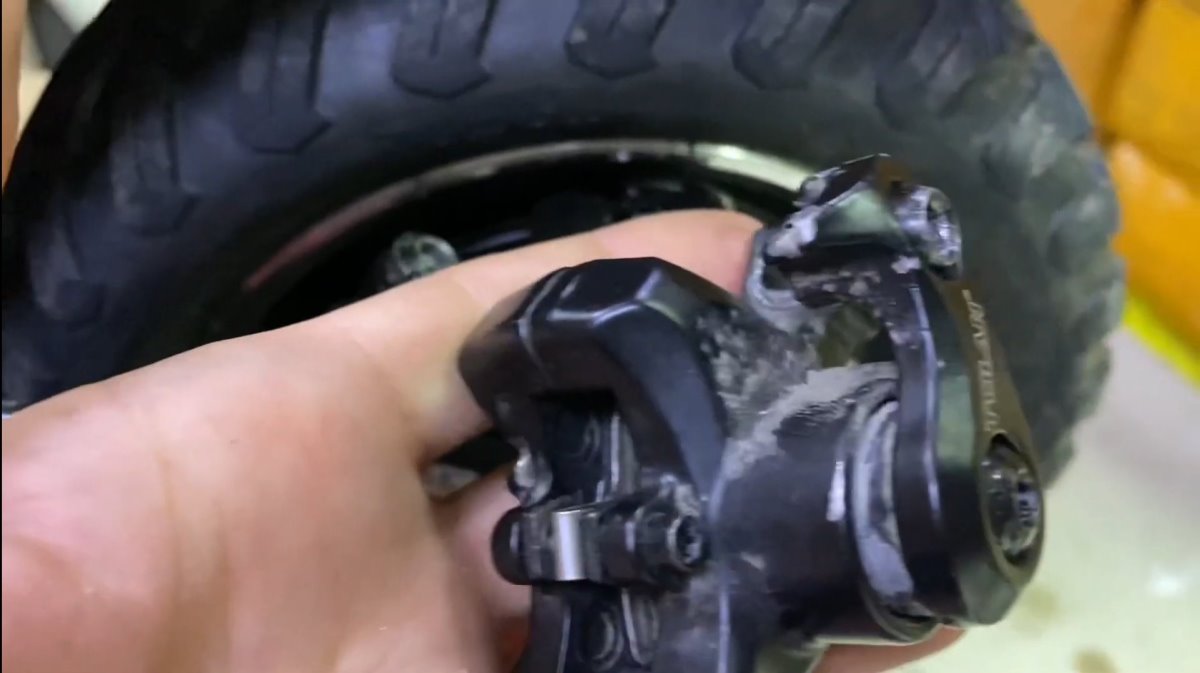

Калипер

Да. Да, да. Тот калипер такой же точно. Ну, вот он. Вот у него тоже эта часть большая.

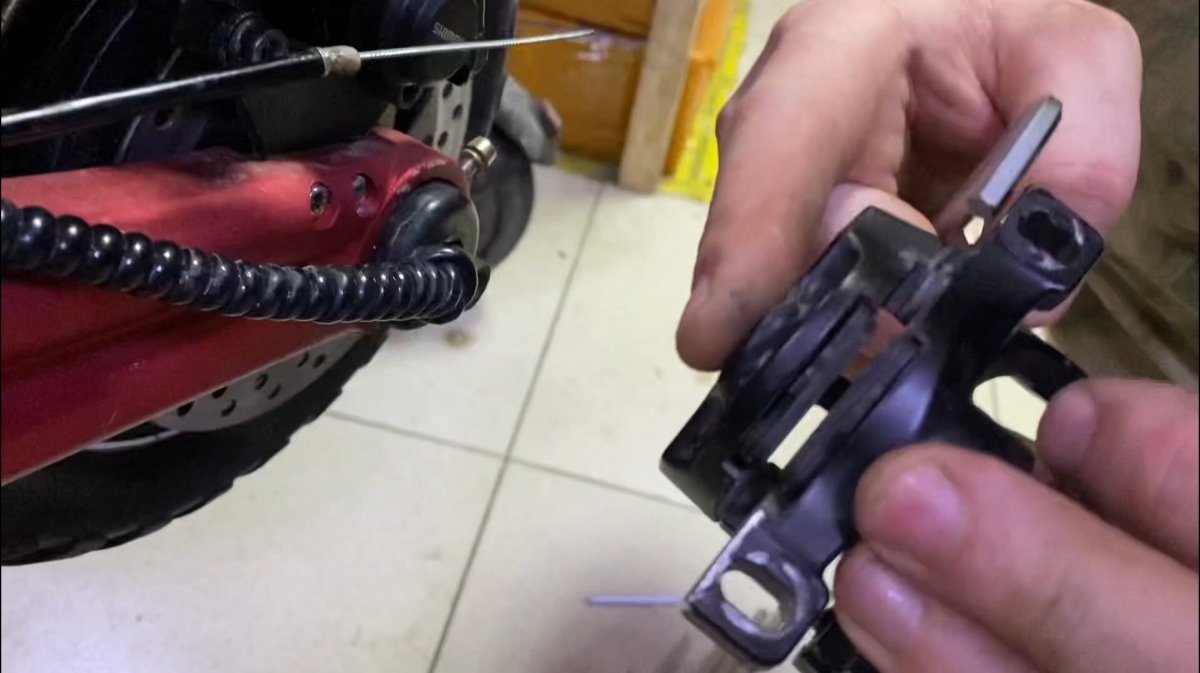

Потертости

Хотя нет, потертости на ней.

Диагностика

Ну, вот это как раз от вентиля камеры вот такой след. То есть, задевало колесо…Сейчас задевать не будет. Если правильно установить камеру, то всё будет хорошо.

Это всё поправим, сделаем всё, чтобы было как часы. Снимем колпачок. Поставим без камеры. Кстати, у нас есть бескамерные покрыхи.

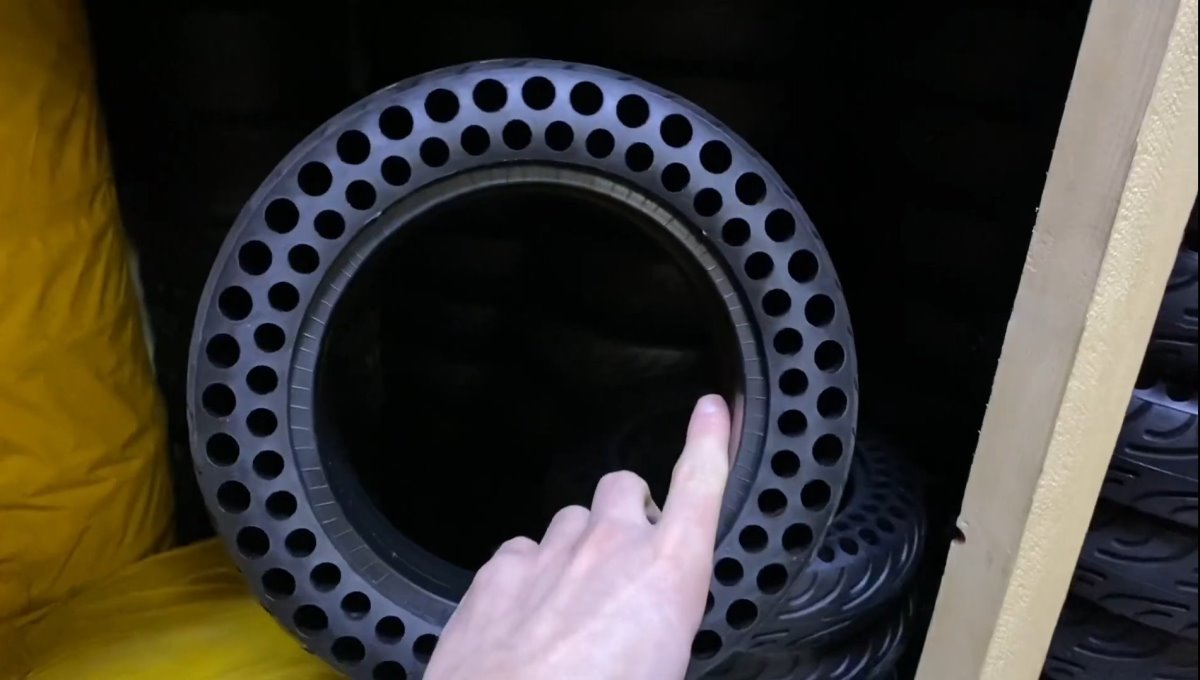

Литые. Это двухподвес. На нем они шикарно работают. Уже несколько человек купили, ездят обалденно. Всем нравится. Сейчас покажу вам эту покрышку. Вот эти покрышки на G-BOOSTER устанавливаются.

Покрышки на G-BOOSTER

Попробуем крутануть колесо.

Катаем колесо

Вообще вкопано! Видите, я чуть-чуть держу. Офигеть! Просто обалденный калипер.Его хватит очень надолго.

Калипер отличный

Но это же Tourney. Считается самое бюджетное. Он не BMX-овый, конечно. Для BMX стоит дорого, и там крепление другое. Это хороший прогулочный калипер, лёгонький очень То есть, с хорошим ресурсом. Есть другого типа калиперы. Я думаю, у нас они появятся в ближайшее время. Очень много стало людей приходить с проблемой именно с тормозной системой.

Ну, так скажем, он тоже ничегошки. Но конечно, по сравнению вот с этой машиной…

Этот отжимает тоже хорошо.

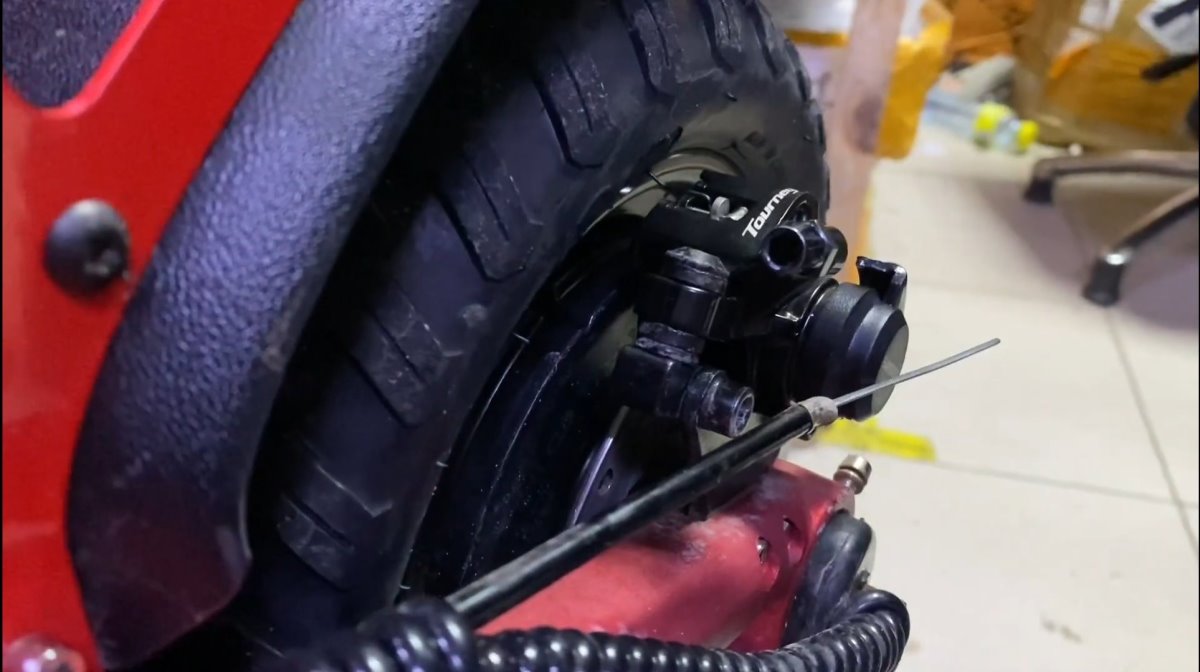

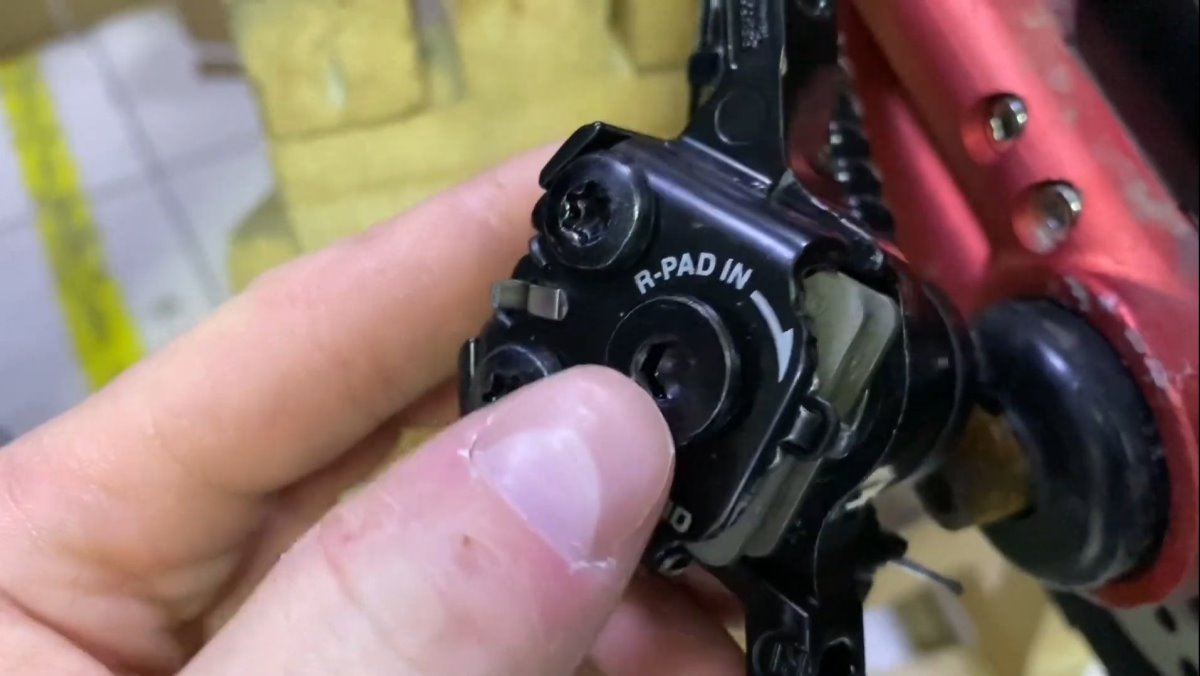

Сейчас будем немножко колодку отодвигать, потому что она слишком сильно трется.

Ремонт тормозной системы

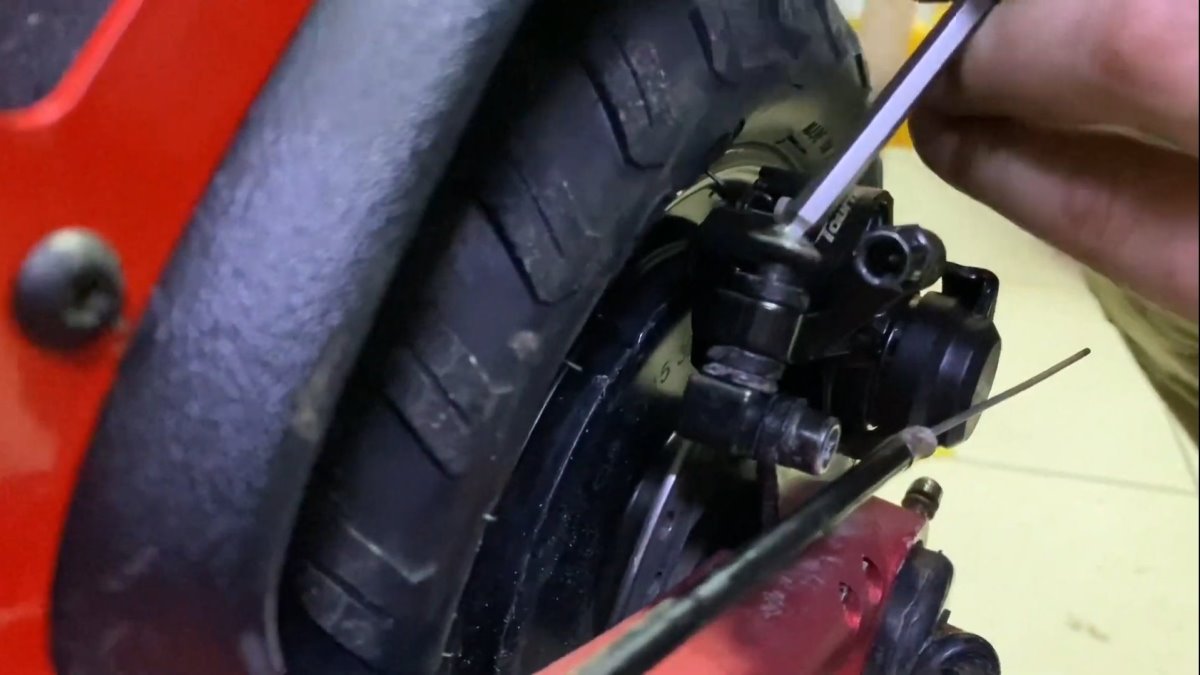

Отодвигать будем вот этот болт.

Отодвигаем, посмотрим.

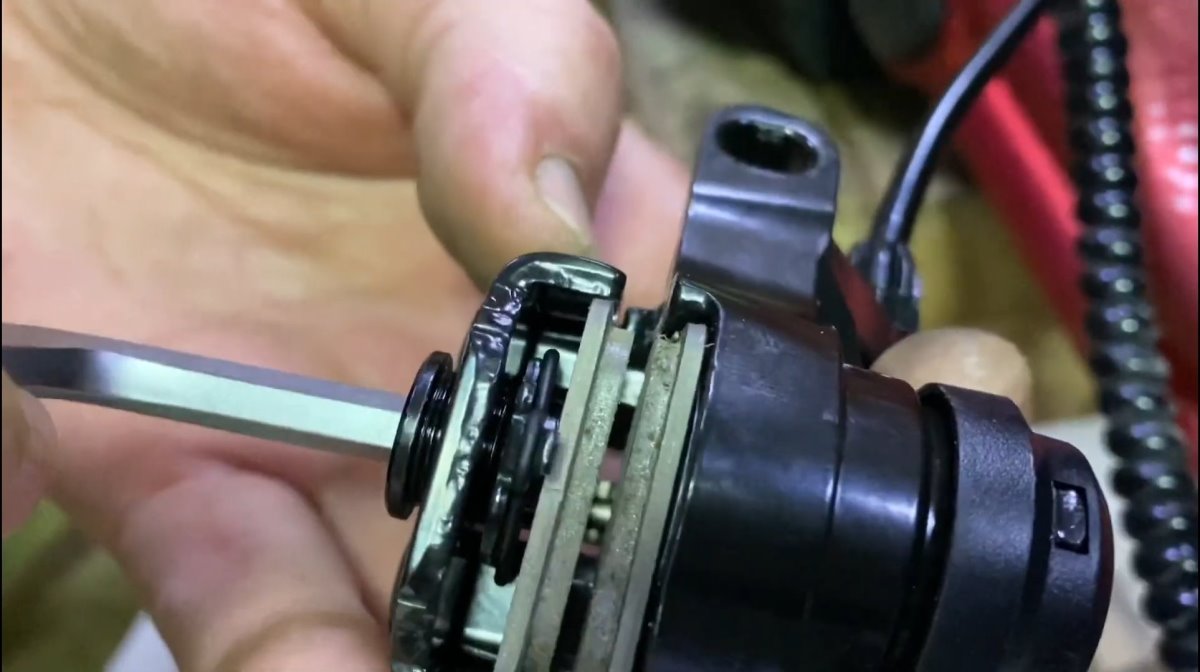

Закручиваем тросик

Установили мы калипер. Сейчас закручиваем тросик. У нас конечно же всё трется.

Значит немножко переборщили.

Где можно купить комплектующие тормозной системы?

В наличии
Тормозной суппорт в сборе для Kugoo M4/M4PRO
Совместим с Kugoo M4/M4 Pro, Kugoo M3/M3 Pro, Kugoo M5, MiniPro M5, Kugoo Max Speed
656.6 руб.
Заказать в 1 клик

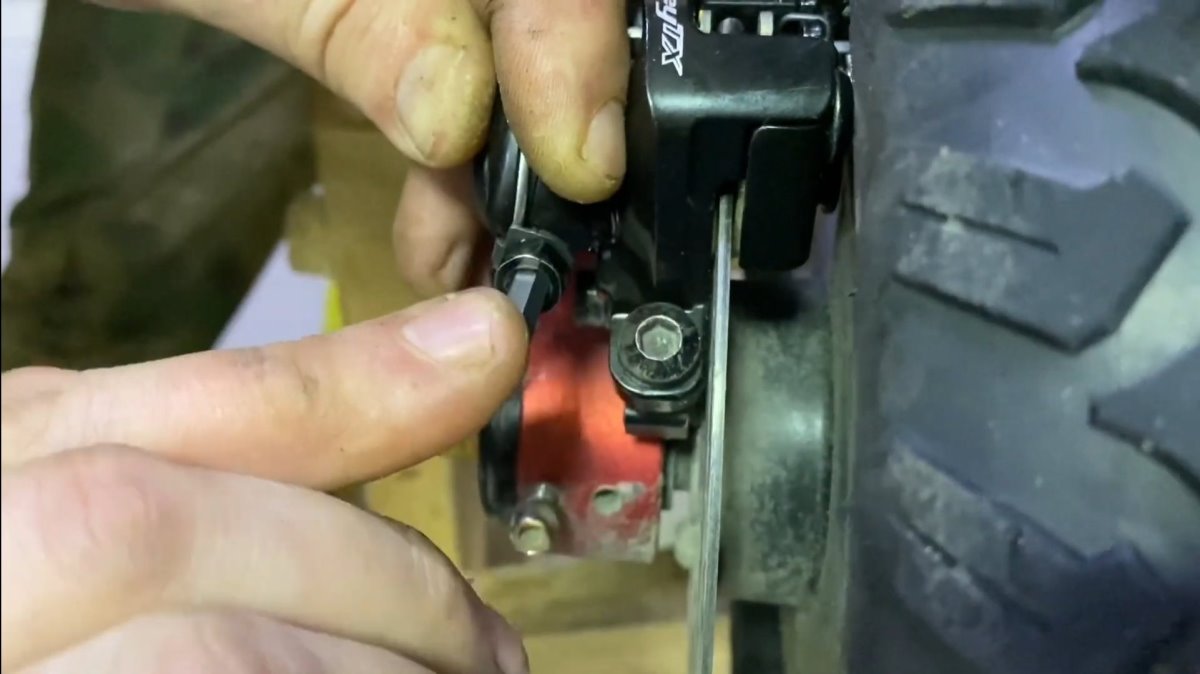

Настройка тормозов на электросамокате

Приступаем к настройке тормаза.

Настройка тормозов на электросамокате

Настроили тормоз.

Тормоза на электросамокате

Тормозит хорошо.

Усилий практически никаких. Ну, почти как гидравлика. Конечно, с гидравликой не сравнить. Но намного лучше, чем штатный срабатывает. Кстати, тросик был в оплетке.

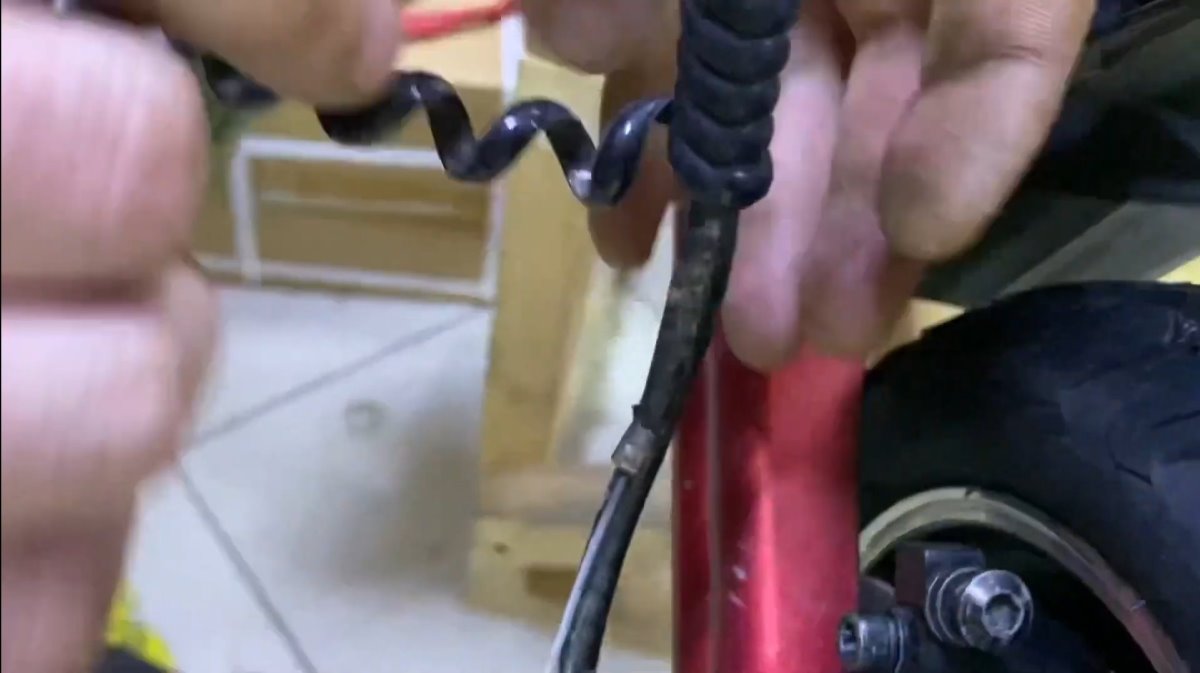

Оплетка тросика

Как он здесь вообще ходил, непонятно. Ну, кстати, тросик не прям, конечно, плохой, но перспективы у него плохие. Надо посмотреть его.

Трещины в оплетке тросика

С рубашкой проблем нет, все нормально. А что она тогда треснула?

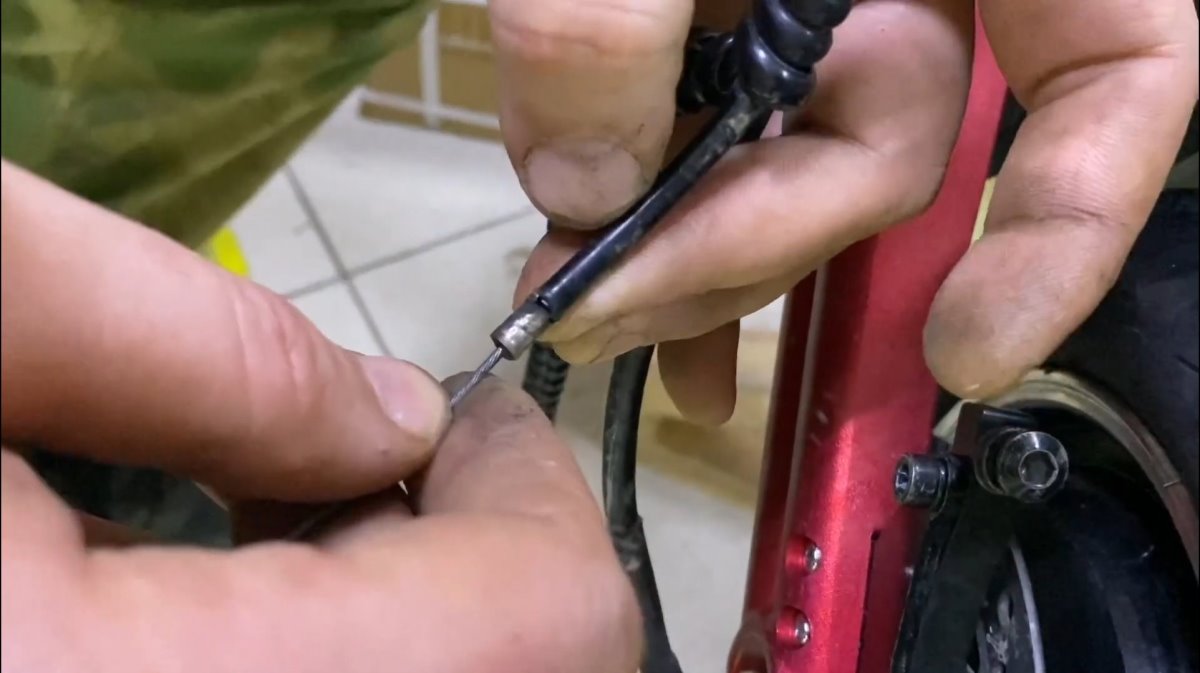

Пружина внутри тросика

Все понятно, это просто изгиб, там внутри пружина. Это сверху винил. Или не винил, а пластик такой специальный. Вот. В принципе нормальненько.

Колодочки новенькие стоят.

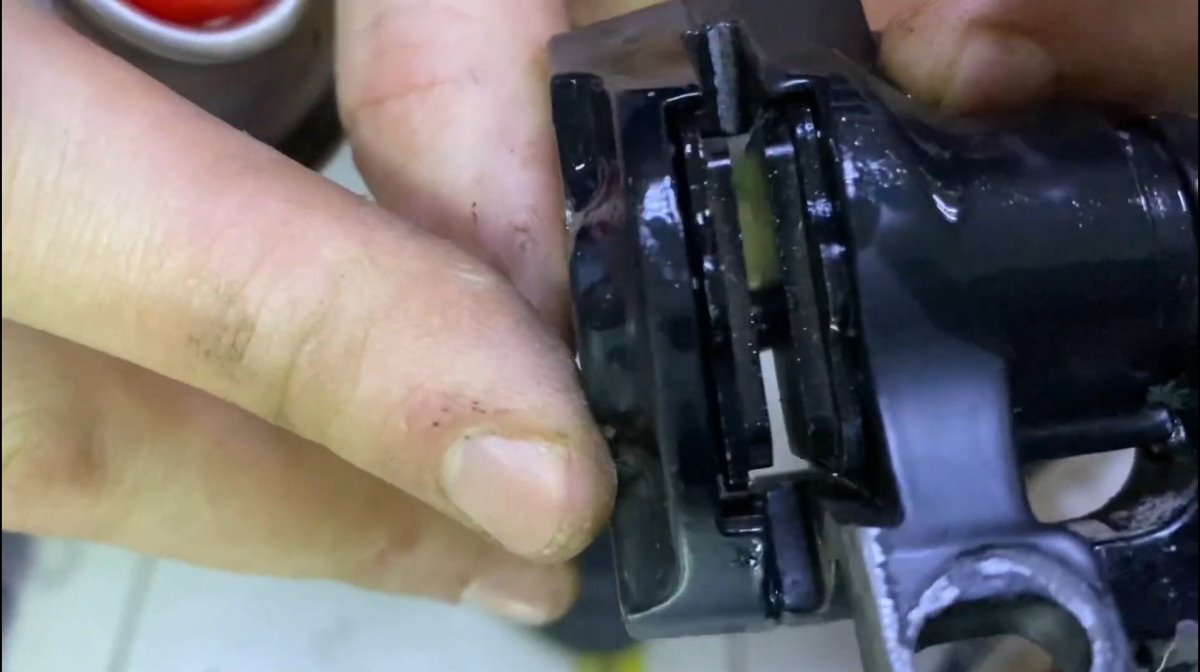

Новые колодки

На одной, правда, износ есть.

Износ колодки

Но, но вот это – это провал, ребята. Это просто провал. Это фейл.

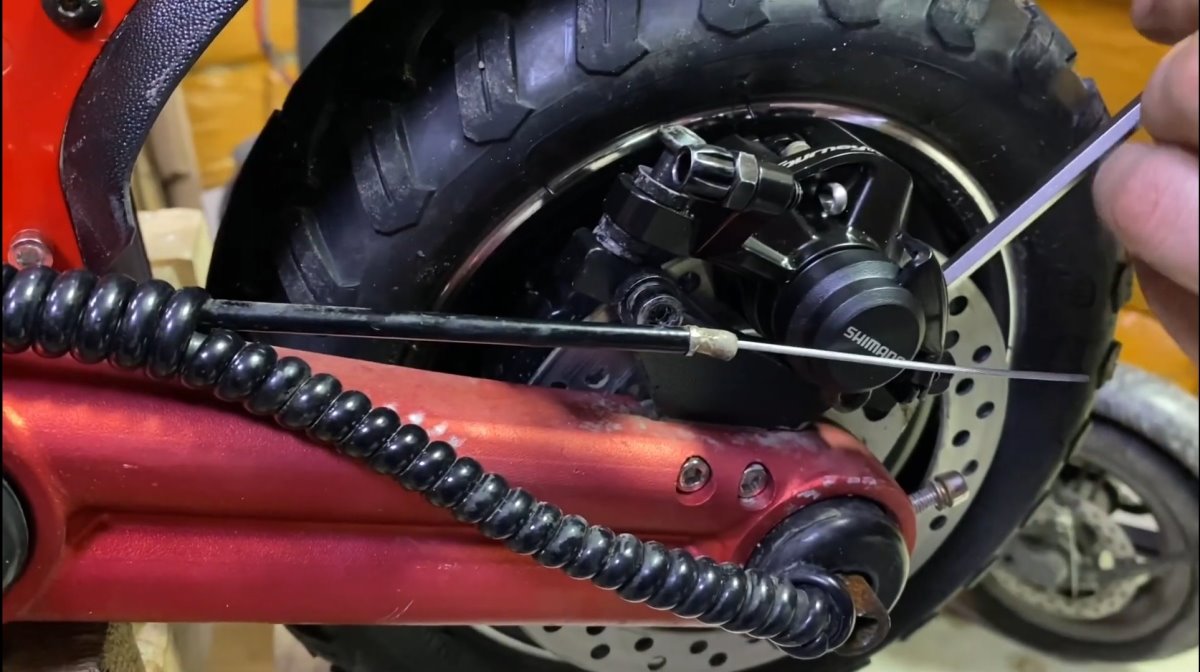

Регулировка тормозной системы

Отрегулируем. Ничего не задевает. Всё!

Ремонт и настройка тормозной системы

Если кому-то нужна помощь по настройке тормозов на электросамокате, всегда готовы помочь. Наши специалисты ответят на все ваши вопросы.
