Как установить гусеницы на мотоблок?

В статье подробно рассмотрим характеристики гусеничного привода, как установить гусеницы на мотоблок и как проводить ремонтные работы своими руками.
Как установить гусеницы на мотоблок?

Из чего состоит гусеничный привод?

Гусеничный привод состоит:

  1. Правая и левая рама ГУСЕНИЧНОГО ПРИВОДА с роликами и звездочками.
  2. На звездочках надета резиновая гусеница.
  3. Ступица большой звездочки на каждой раме вставляется в оси редуктора ведущих колёс мотоблока и фиксируется болтами (родные фиксаторы не подходят).
  4. Вся конструкция соединена рамкой. Нижняя часть рамки крепится к раме через резиновую втулку. Верхняя часть рамы крепится в первое отверстие от двигателя с помощью болта к кронштейну мотоблока.
  5. Рамка удерживает мотоблок в горизонтальном положении, поэтому сошник не требуется.
  6. При работе с плугом или окучником рамку можно удалить.

Основные посадочные размеры на вал редуктора мотоблока:

  • круглый вал редуктора мотоблока 25 мм или 30 мм
  • шестигранный вал редуктора мотоблока 23 мм или 32 мм

Характеристики гусеничного модуля:

  • Вес гусеничного привода: 50 кг.
  • Снежный покров: до 40 см.
  • Скорость: не более 20 км/ч
  • Брод: не более 40-50 см.

Транспортировка: сани-волокуши, прицеп от мотоблока, перевозка до 4-х человек по ровной утрамбованной дороге, по бездорожью 1-2 человека.

ВНИМАНИЕ! рекомендуется для облегчения нагрузки на руль мотоблока делать точку крепления саней к мотоблоку ниже!

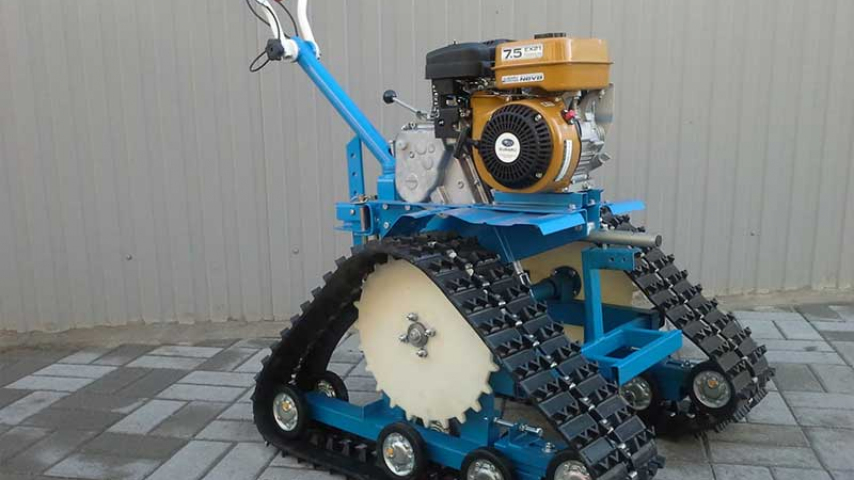

Из чего состоит гусеничный привод?

Гусеницы для мотоблоков

В наличии 10 шт.
Хит продаж
Гусеничный привод удлиненный вариант
Площадь опоры: 5280 см2
Клиренс мотоблока: 35 см
55 900 руб.
Заказать в 1 клик
В наличии 3 шт.
Бесплатная доставка по РФ
Гусеничный привод Покатуха
Площадь опоры: 3080см
40 900 руб.
Заказать в 1 клик
В наличии 4 шт.
Хит продаж
Мототачка к мотоблоку
Подходит на мотоблоки с валом редуктора 25 мм и 30 мм (круглый вал) и 23 мм и 32 мм (шестигранный вал). Продается без мотоблока.
49 500 руб.
Заказать в 1 клик

Эксплуатация гусеничного привода

Гусеничная приставка на мотоблоке предназначена для передвижения по бездорожью с высотой снежного покрова до 40 см. Допускается движение без снежного покрова, по твёрдой земле или распутице.

Эксплуатация гусеничного привода

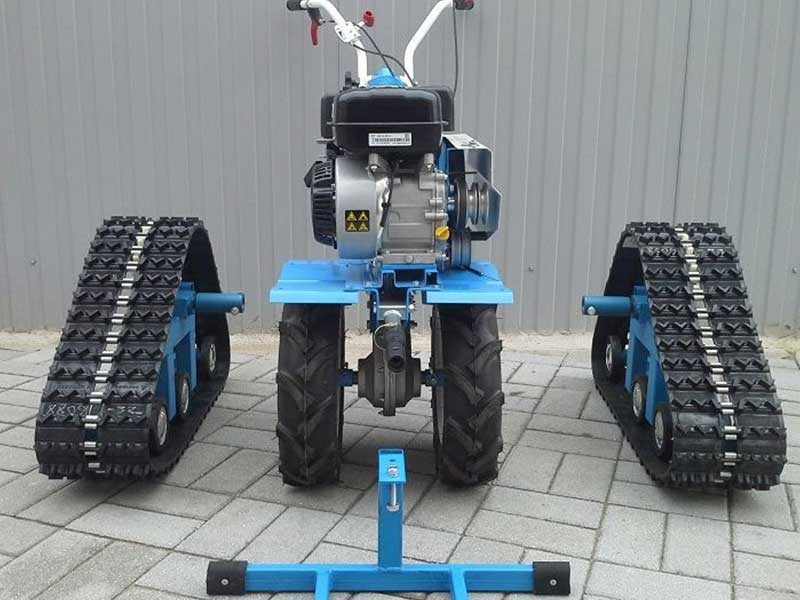

Как одеть на мотоблок гусеницы?

  • Снимаем колесо. Вместо снятого колеса устанавливаем на ступицу мотоблока гусеничный привод.

  • Совмещаем отверстие на валу редуктора мотоблока с отверстием на валу на гусеничном приводе и вставляем болт.

  • Болт обязательно нужно затянуть, чтобы сжались резиновые втулки. Втулки служат амортизаторами. Что бы в соединении не было люфта, гайка должна быть противооткручивающаяся с пластиком или 2 простые законтренные между собой.

  • Установить переднюю рамку на корпусе гусеничного привода. До упора затянуть болт крепления рамки.

  • По необходимости натяжку гусеницы производить натяжником, перед этим  ослабив гайку. После натяжки, гайку затянуть до упора и законтрогаить натяжной болт (провис гусеницы мах 25мм).

  • При смене гусеничного привода на колеса, сборку произвести в обратной последовательности.
  • Мотоблок на гусеничном приводе готов к работе.

ГУСЕНИЧНЫЙ ПРИВОД может устанавливаться на мотоблок «НЕВА», «CHAMPION», «PUBERT», «САЛЮТ», «ОКА», «КАСКАД», «PATRIOT», «PRORAB» (копия Невы), «CAIMAN 320», «GROSSER».

Мотоблоки Агат

В наличии
Бесплатная доставка по РФ
МОТОБЛОК АГАТ-Л6,5
Мощность: 6,5 л.с.
Вес: 84,7 кг
Количество передач (вперед/назад): 2/1
44 990 руб.
Заказать в 1 клик
Мотоблок "Агат" XM 6.5 (Hammerman)
Мощность: 6,5 л.с.
Вес: 84,7 кг
Количество передач (вперед/назад): 2/1
Мотоблок "Агат" БС 6.5 (B&S RS)
Мощность: 6,5 л.с.
Вес: 84,7 кг
Количество передач (вперед/назад): 2/1

Заклинил ролик в катке гусеницы - что делать?

В случае заклинивания ролика в катке нужно заменить подшипник.

Чтобы снять ролик катка на гусеничном модуле надо:

  • открутить 6 болтов 6М с гайками;
  • специальным съемником снять подшипник со ступицы, предварительно убрав развальцовку ступицы.

На ступицу катка ставится щека с пыльником, затем запрессовывается подшипник 180 205, развальцовывается ступица, после этого ставится каток и закрывается второй щекой. Все это стягивается 6 болтами М6

Заклинил ролик в катке гусеницы - что делать?

4 шага для сохранения ваших гусениц

  1. После каждой эксплуатации необходимо проводить визуальный осмотр ГУСЕНИЧНОГО ПРИВОДА на предмет раскручивания гаек на ступице мотоблока и осматривать крепления роликов мотоблока.
  2. Удалять грязь, снег, лед. Все это может препятствовать движению ГУСЕНИЧНОГО ПРИВОДА, в частности роликов.
  3. Визуальным осмотром необходимо контролировать состояние всех узлов и деталей.
  4. Все звездочки и ролики ГУСЕНИЧНОГО ПРИВОДА должны вращаться свободно, если вращение затруднено, то нужно заменить подшипник в ролике или ступице. Если ролик не будет вращаться, это приведет к его износу в контакте с гусеницей.
