Как установить противогрязевую защиту глушителя на мотовездеходы Русская механика – подробная инструкция

В этой статье делимся пошаговым руководством, как установить противогрязевую защиту глушителя на мотовездеходы РМ 650-1, РМ 500-2, РМ 650-2.
Как защитить глушитель мотовездехода РМ – 5 шагов
14.01.2023
152

При езде по бездорожью владельцы мотовездеходов задаются вопросом, как защитить различные узлы своей дорогостоящей техники. Пересеченная местность, ухабы, овраги, болота, перепаханные поля накладывают свой отпечаток на здоровье четырехколёсного коня.

Чтобы продлить эксплуатацию техники, специалисты по техническому обслуживанию внедорожного транспорта рекомендуют устанавливать специальную защиту. Как установить защиту глушителя от грязи на мотовездеход, расскажем далее.

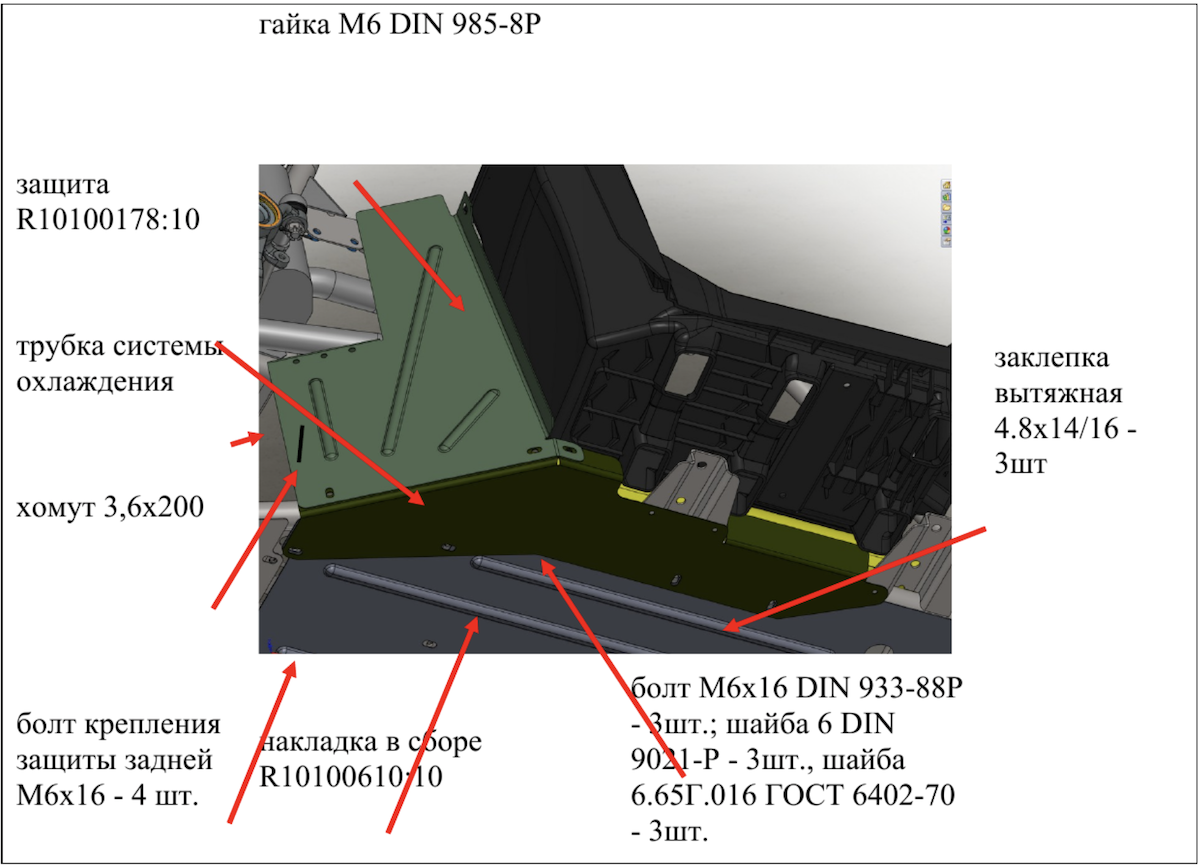

Установка защиты глушителя на РМ 650-1

5 простых шагов:

  1. Снять болты M6x16 (с шайбами) крепления защиты задней R20100023, установить накладку в сборе R10100620:10, под защиту заднюю R20100023, установить снятый крепеж обратно;
  2. Сверлить 3 отверстия Ø5.1 по накладке в кронштейнах подножки. Установить в отверстия и расклепать заклепки вытяжные с широким бортиком 4.8х14/16 -
  3. Снять винт M6x16 крепления подножки R20700007 к капоту R10700002, снять с капота крепежную скобу М6;
  4. Установить и закрепить защиту R10100178:10 на накладке R10100620:10 болтами М6х16 DIN 933-88P - 3шт., шайбами 6 DIN 9021-P - 3шт., шайбами 6.65Г.016 ГОСТ 6402-70 - 3шт;
  5. Скрепить защиту с капотом и подножкой снятым ранее винтом M6x16 с гайкой М6 DIN 985-8P - 1шт.

После монтажа защиты зафиксировать трубку системы охлаждения хомутом пластиковым 3,6х200 через крайнее отверстие в защите R10100178:10.

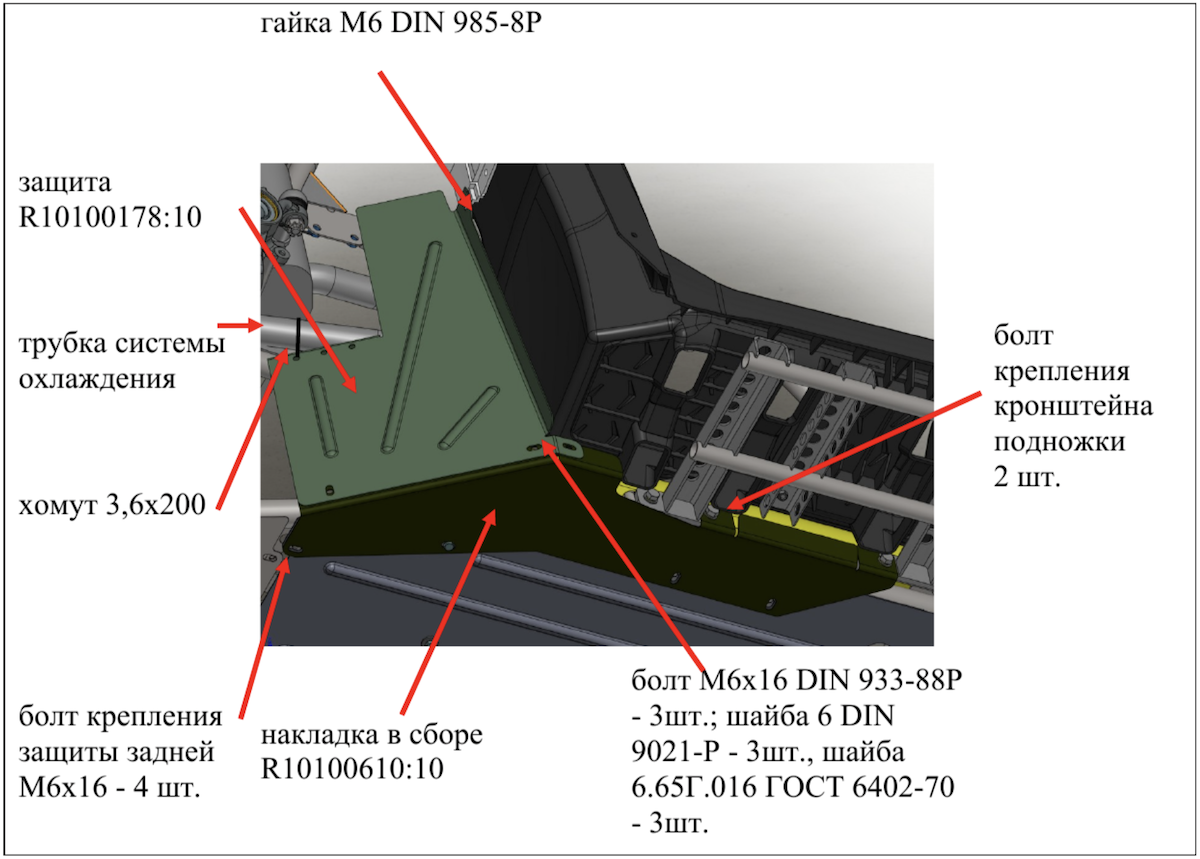

Установка защиты глушителя на РМ 500-2, РМ 650-2

8 простых шагов:

  1. Снять болты M6x16 (с шайбами) крепления защиты задней R20100023;
  2. Ослабить 2 болта крепления кронштейна подножки R10100040-01;
  3. Установить накладку в сборе R10100610:10 под защиту заднюю и под крепеж подножки;
  4. Установить снятые ранее болты M6x16 со всеми шайбами обратно;
  5. Затянуть болты крепления подножки;
  6. Снять винт M6x16 крепления подножки R10700009 к капоту R10700002, снять с капота крепежную скобу М6;
  7. Установить и закрепить защиту R10100178:10 на накладке R10100610:10 болтами М6х16 DIN 933-88P - 3шт., шайбами 6 DIN 9021-P - 3шт., шайбами 6.65Г.016 ГОСТ 6402-70 - 3шт;
  8. Скрепить защиту с капотом и подножкой снятым ранее винтом M6x16 с гайкой М6 DIN 985-8P - 1шт;

После монтажа защиты зафиксировать трубку системы охлаждения хомутом пластиковым 3,6х200 через крайнее отверстие в защите R10100178.
