Как установить нагревательный элемент в рычаг газа ЭР-27-2Р - инструкция

Инструкция по установке нагревательного элемента в рычаг газа.
Как установить нагревательный элемент в рычаг газа ЭР-27-2Р - инструкция

Как установить ЭР-27-2Р?

Отсоедините клеммы аккумуляторной батареи. Начиная с минусовой клеммы.

Возможны несколько способов установки ЭР-27-2Р:

  1. Просверлите отверстие диаметром 9 мм на рычаге газа

  2. Смотрите пункт 4.

  1. Снимите рычаг газа с корпуса и обезжирьте поверхность, куда будет устанавливаться нагреватель, от грязи, смазки или масла.

  2. На алюминиевую подложку нагревателя, нанесите не толстый слой силиконового нейтрального герметика (рекомендовано).

  3. Дайте высохнуть, как указано на упаковке производителя герметика. Для надежности, замажьте уже приклеенный нагреватель сверху. После того, как нагревательный элемент приклеился к рычагу газа, прикрепите рычаг к корпусу на руле.

  4. Если Вы выбрали способ (а), то просуньте клеммы и провода в электроизоляционной трубке в сделанное Вами отверстие на рычаге газа и заведите клеммы под приборную панель для дальнейшего соединения с тумблером.  Если Вы выбрали способ (6), то провода уже приклеенного нагревателя направьтё вниз и прислоните к рулю, убедитесь, что провода не мешают ходу рычага газа и обеспечьте прилегание проводов нагревательного элемента к рулю с помощью хомутов. Заведите клеммы под приборную панель для дальнейшего соединения с тумблером.

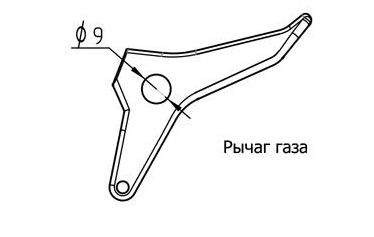

Рычаг газа

Как установить тумблер на приборную панель?

Этапы установки:

  1. Просверлите отверстие в приборной панели диаметром 12мм.

  2. Открутите верхнюю гайку с тумблера.

  3. Вденьте тумблер с внутренней стороны в сделанное Вами отверстие в приборной панели. На вышедшею резьбу, оденьте шильд (-/выкл/=) и затяните гайку. После, оденьте влагозащитный колпачок на тумблер.

  4. Смонтируйте провода на контактных зажимах тумблера.

  5. Убедитесь в правильности собранной Вами схемы.

Проверьте правильность собранной Вами схемы и подключите клеммы аккумуляторной батареи.

*Нагревательный элемент рычага газа следует подключить к переменному напряжению для снижения нагрузки на регулятор напряжения. Для этого необходимо красный силовой (+) провод соединить с помощью прокалывающего зажима с желтым проводом ‚ который идёт от катушки освещения магдино к регулятору напряжения (См. схему электрооборудования своей модели). Можно подключить и к постоянному напряжению, но в данном случае нагрузка на регулятор увеличится.
