Курок газа TF-100 и вольтметр KUGOO M4/PRO

Сегодня мы будем менять курок газа на KUGOO M4/PRO. На этой модели стоит TF-100.

Демонтаж курка газа

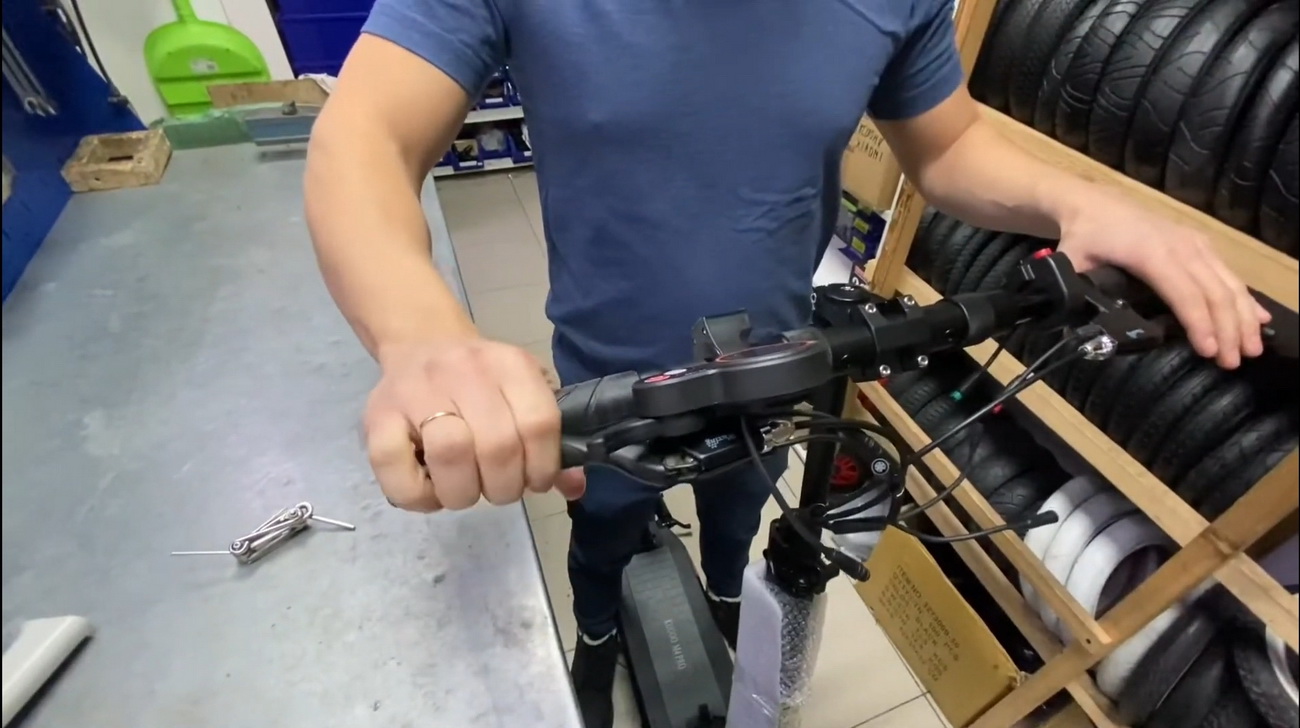

Для начала нам нужно снять грипсу.

Полностью ее сняли.

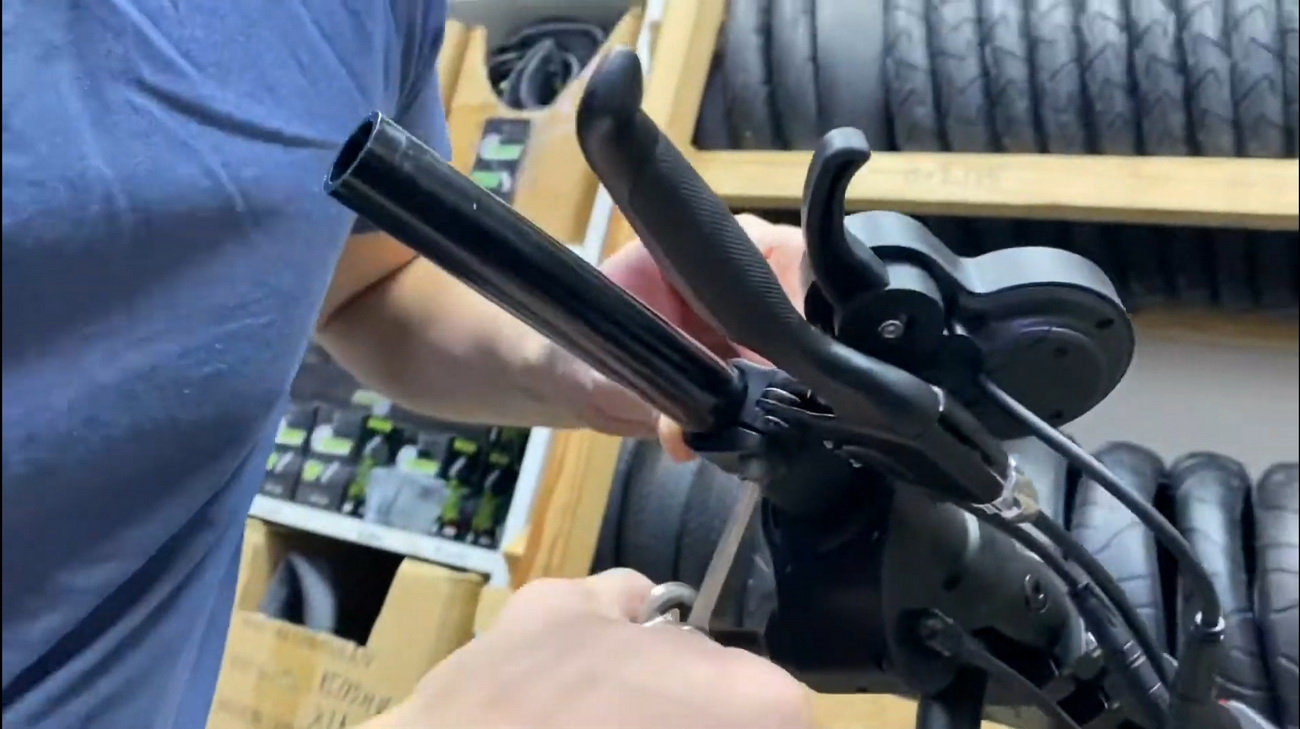

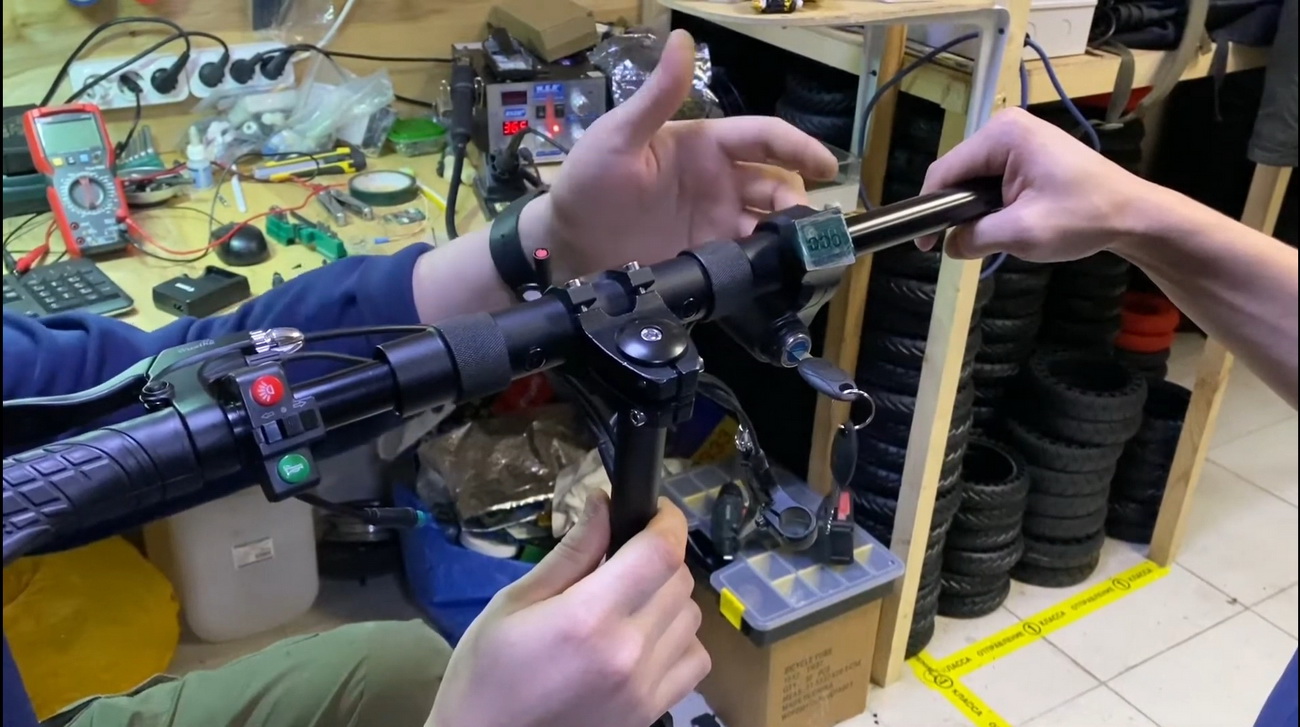

Теперь откручиваем ручку тормоза.

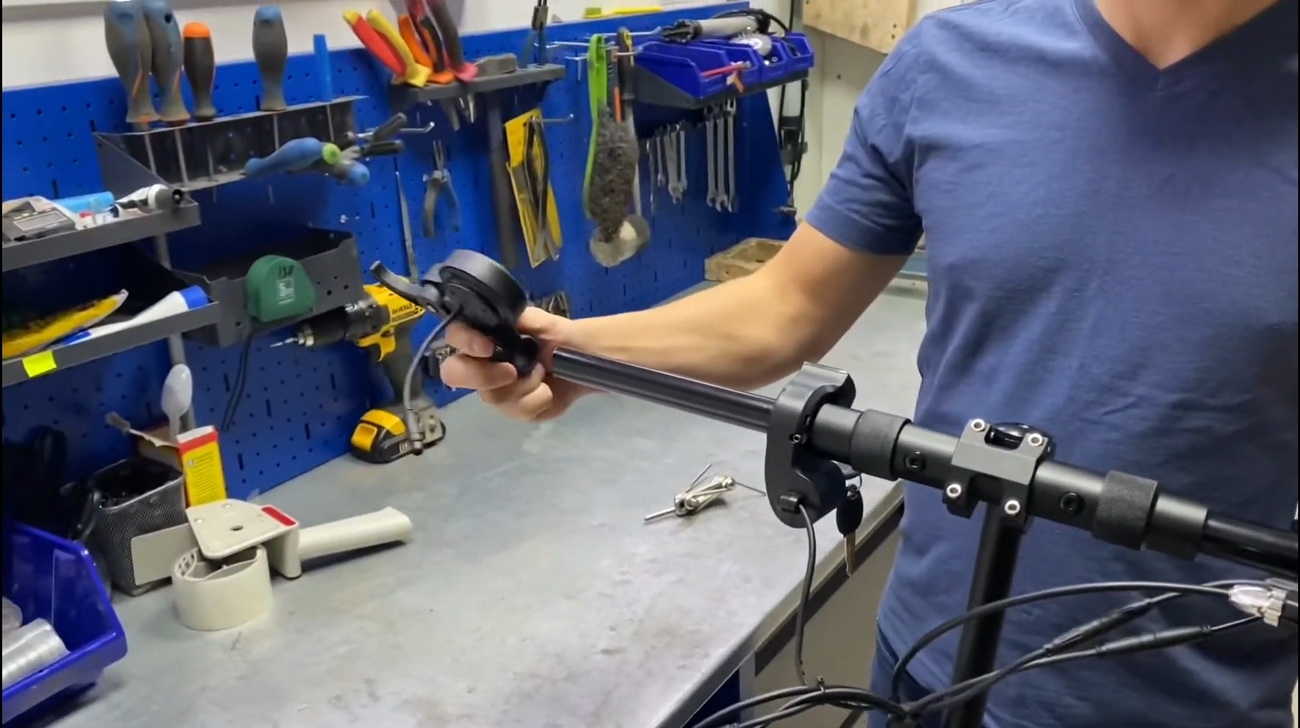

Полностью ручку тормоза сняли.

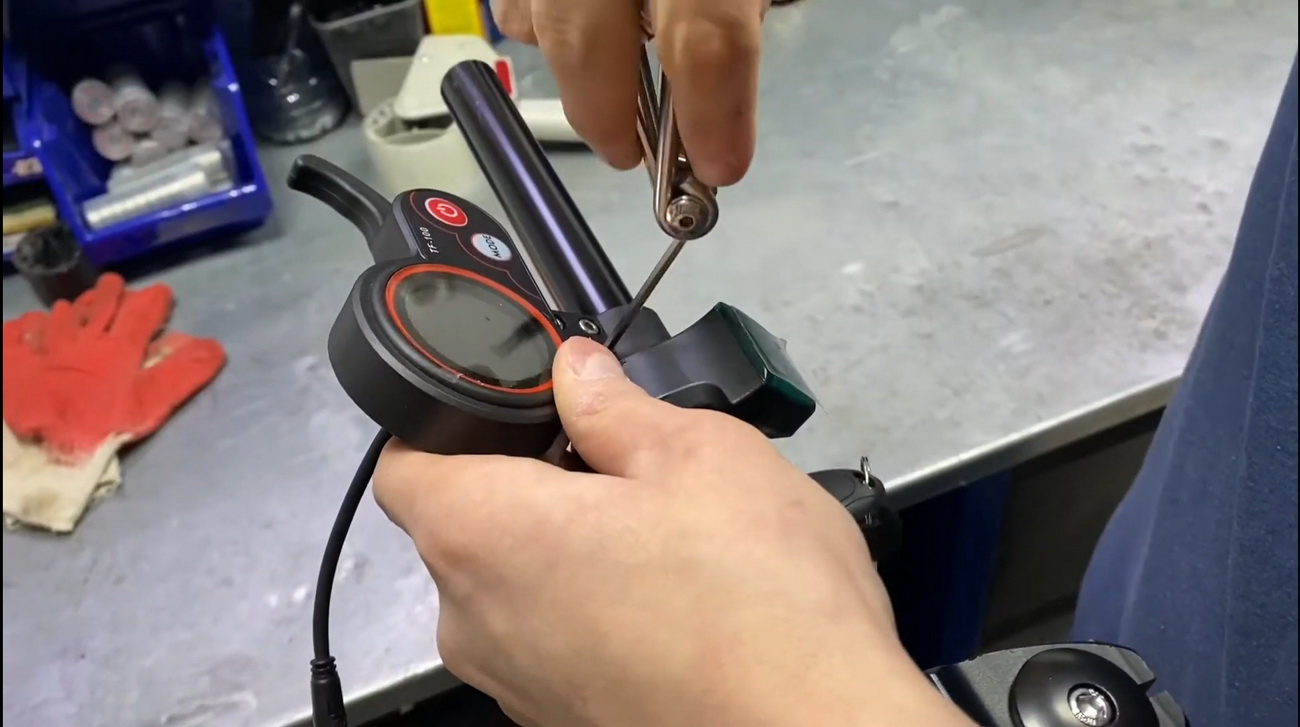

Теперь откручиваем болты в верхней части.

Отключаем клеммы.

Вольтметр с курком газа для электросамокатов

В наличии
Вольтметр с замком зажигания для электросамокатов (провод 10см)
Вольтметр с замком зажигания для электросамокатов (провод 10см)
979 руб.
Заказать в 1 клик
В наличии
Вольтметр с замком зажигания и курком для электросамокатов (провод 2 метра)
Вольтметр с замком зажигания и курком для электросамокатов (провод 2 метра)
1 058.4 руб.
Заказать в 1 клик
В наличии
Вольтметр с замком зажигания для электросамокатов (провод 2 метра)
Вольтметр с замком зажигания для электросамокатов (провод 2 метра)
979 руб.
Заказать в 1 клик
В наличии
Вольтметр с замком зажигания, кнопкой и курком для электросамокатов (провод 2 метра)
Вольтметр с замком зажигания, кнопкой и курком для электросамокатов (провод 2 метра)
1 102.5 руб.
Заказать в 1 клик
В наличии
Вольтметр с замком зажигания и кнопкой для электросамокатов (провод 2 метра)
Вольтметр с замком зажигания и кнопкой для электросамокатов (провод 2 метра)
990 руб.
Заказать в 1 клик
В наличии
Вольтметр с кнопкой и курком для электросамокатов (провод 2 метра)
Вольтметр с кнопкой и курком для электросамокатов (провод 2 метра)
1 134 руб.
Заказать в 1 клик
В наличии
Вольтметр с кнопкой (провод 2 метра)
Вольтметр с кнопкой (провод 2 метра)
462.8 руб.
Заказать в 1 клик
В наличии
Личинка для замка зажигания вольтметра (провод 2 метра)
Личинка для замка зажигания вольтметра (провод 2 метра)
333.25 руб.
Заказать в 1 клик

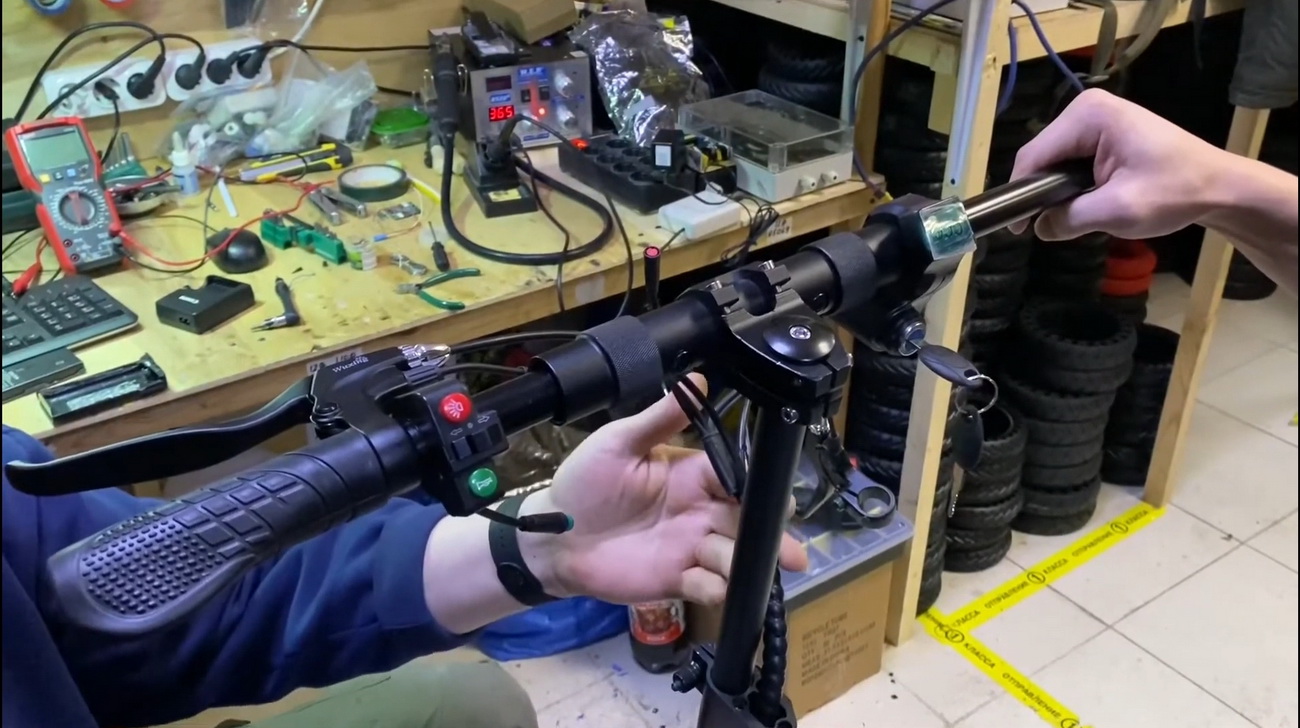

Сложности замены вольтметра

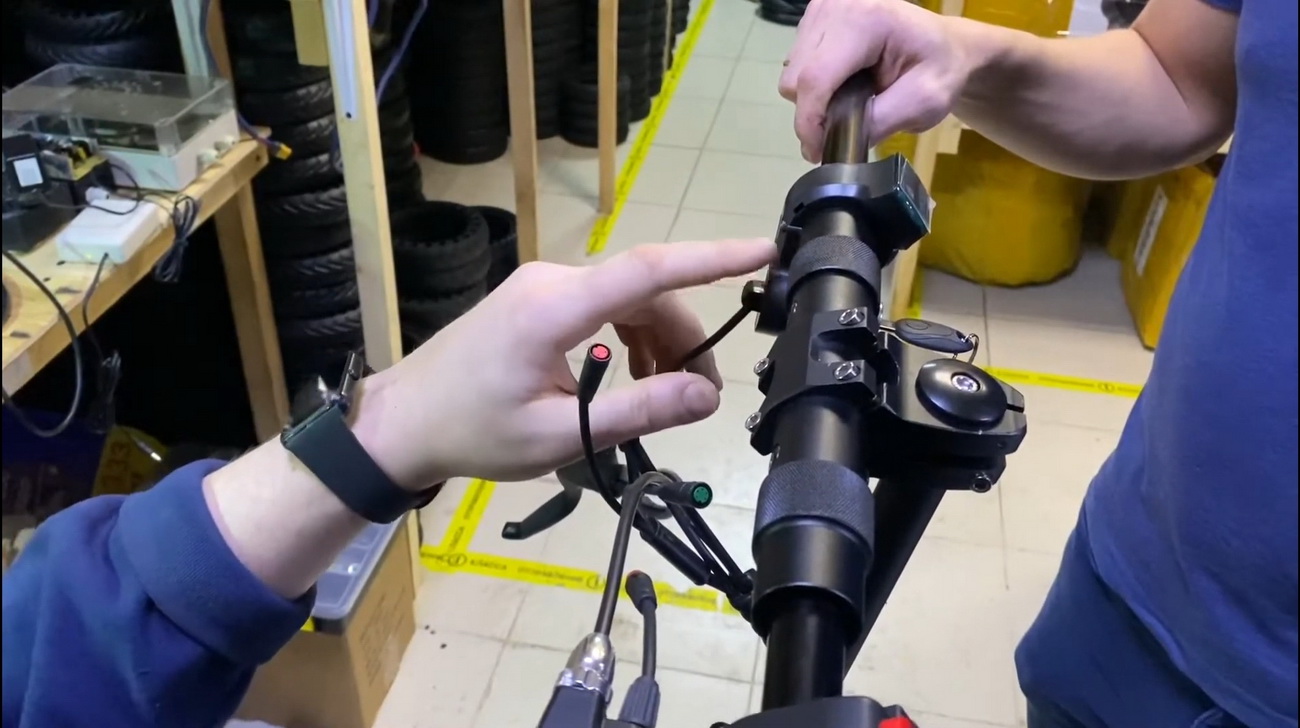

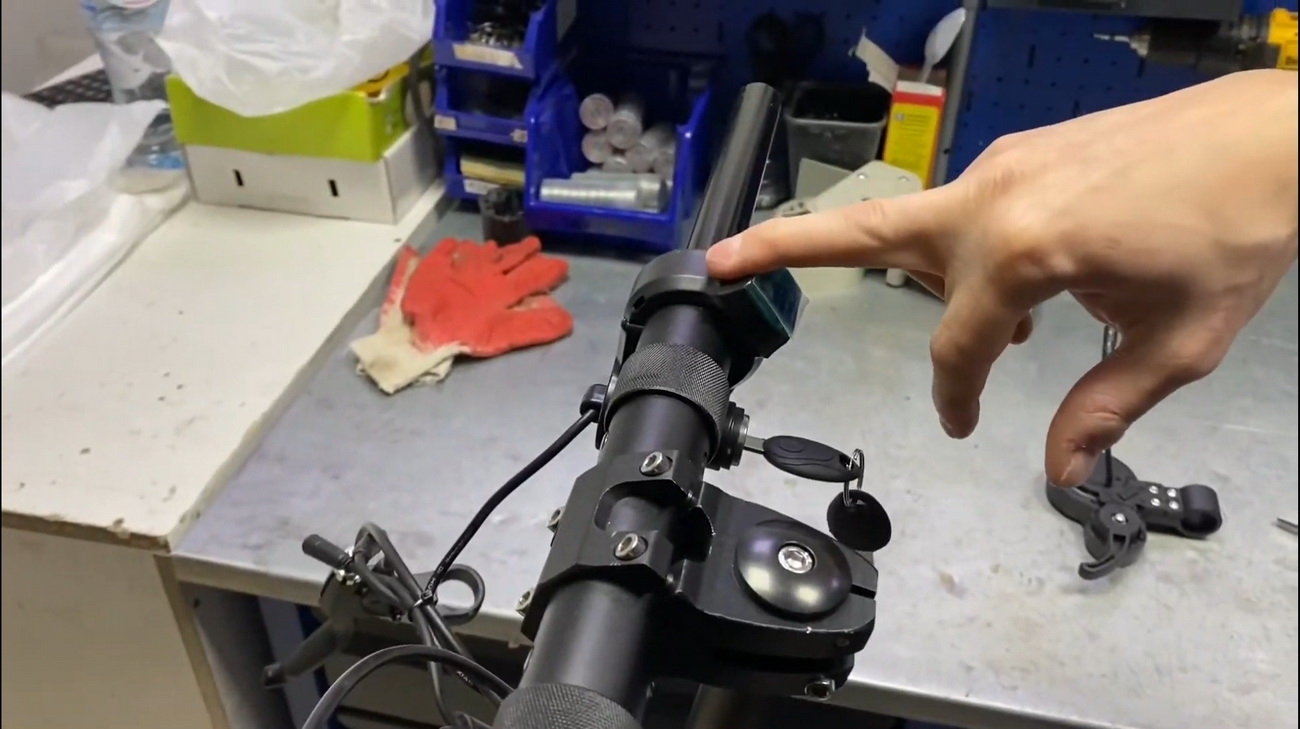

Установка вольтметра - задача достаточно сложная. Так как вольтметр нельзя отсоединить непосредственно во внешней части. Провод, который выводится наружу, идет напрямую в контроллер.

Есть два способа установки вольтметра. Со спайкой проводов и без. Сложность первого способа в том, что в этой модели самоката провод, ведущий к вольтметру, неразъемный. В отличие от разъемов джульеток.

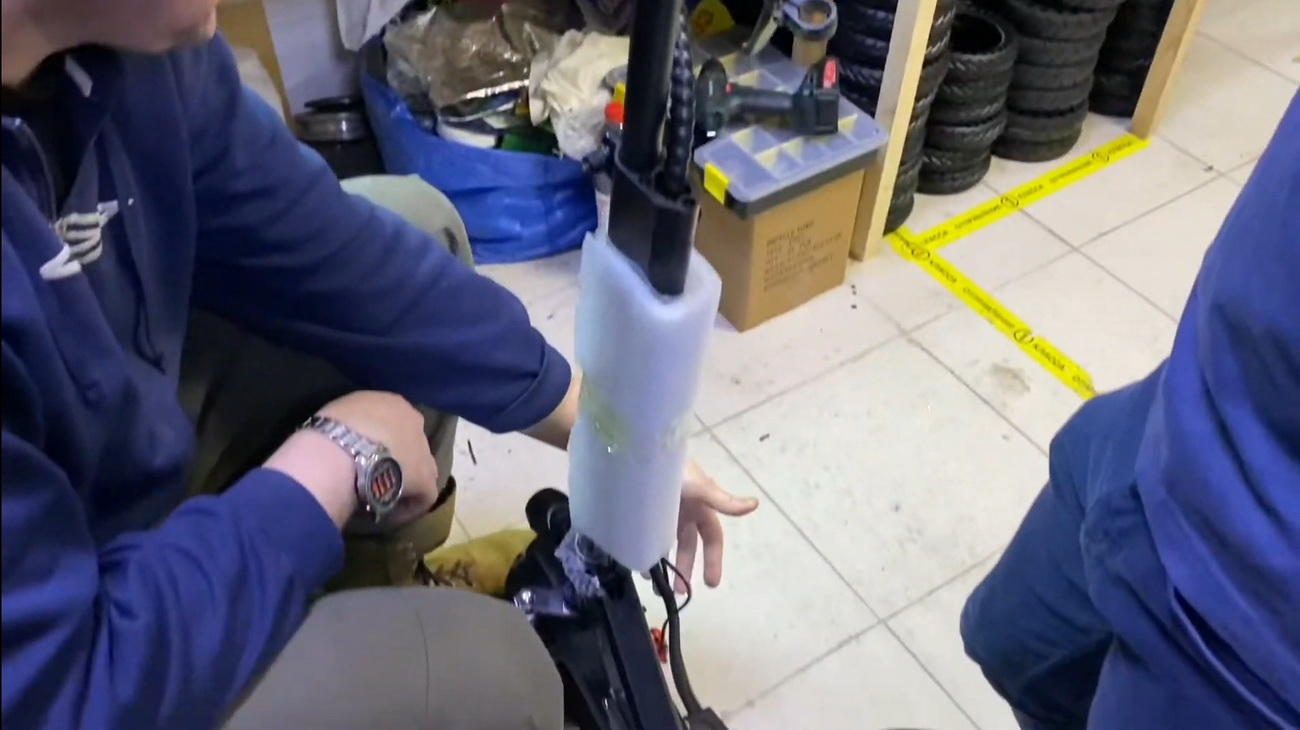

Провод целиковый, и он идет в деку. Поэтому, если вы собираетесь его менять, то легче будет разобрать его и перепаяться.

Но в перепайке есть несколько опасностей. Перед процессом обязательно нужно снимать клемму с аккумулятора. Под напряжением перепаивать провод нельзя. Потому что здесь присутствуют контакты, на которых есть постоянное батарейное питание. Есть плюсовой провод и минусовой батарейный провод. Если их неверно спаять, то можно получить короткое замыкание. В последствии поворотом ключа можно замкнуть плюс с минусом, и у вас просто загорится провод. Словом, процедура не очень приятная. В домашних условиях сделать достаточно сложно.

Гораздо проще и безопаснее поменять весь провод полностью.

Перед заменой нужно снять аккумулятор. Чтобы разрядить полностью цепь питания, нужно его включить.

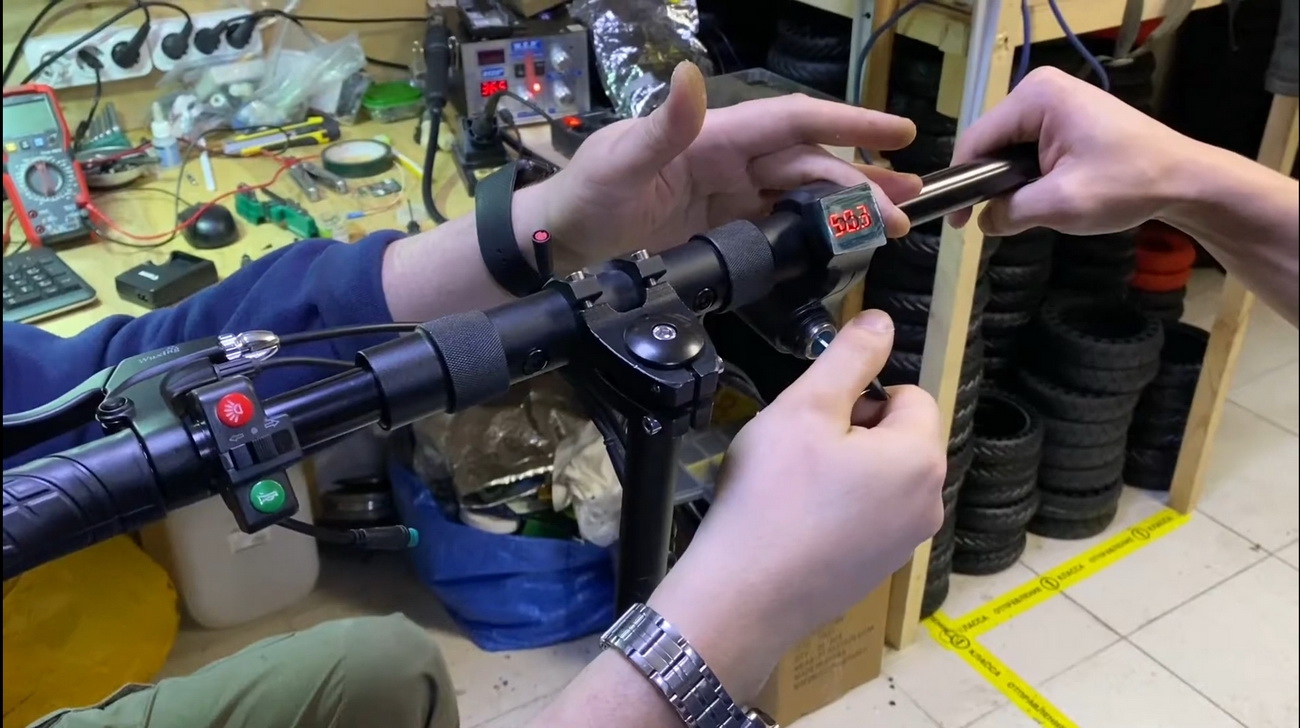

Сняли аккумулятор, включили его, и дождаться, пока вольтметр погаснет.

Потому что в контроллере есть конденсатор, который может накопить заряд.

И после этого выключить и начинать реконструкцию.

Курки и ручки для электросамокатов

В наличии
В наличии
Курок газа MR-100 (6PIN)
Совместимость: Kugoo M4/M4 Pro, Kugoo M3/M3 Pro, Kugoo M5, Kugoo M2
2 636.4 руб.
Заказать в 1 клик
В наличии
В наличии
Бортовой компьютер и ручка газа для Kugoo C1
Совместимость: Kugoo M4/M4 Pro, Kugoo C1
2 590.5 руб.
Заказать в 1 клик
Курок газа для Kugoo G2 Pro
Совместимость: Kugoo G2 Pro

Установка курка газа

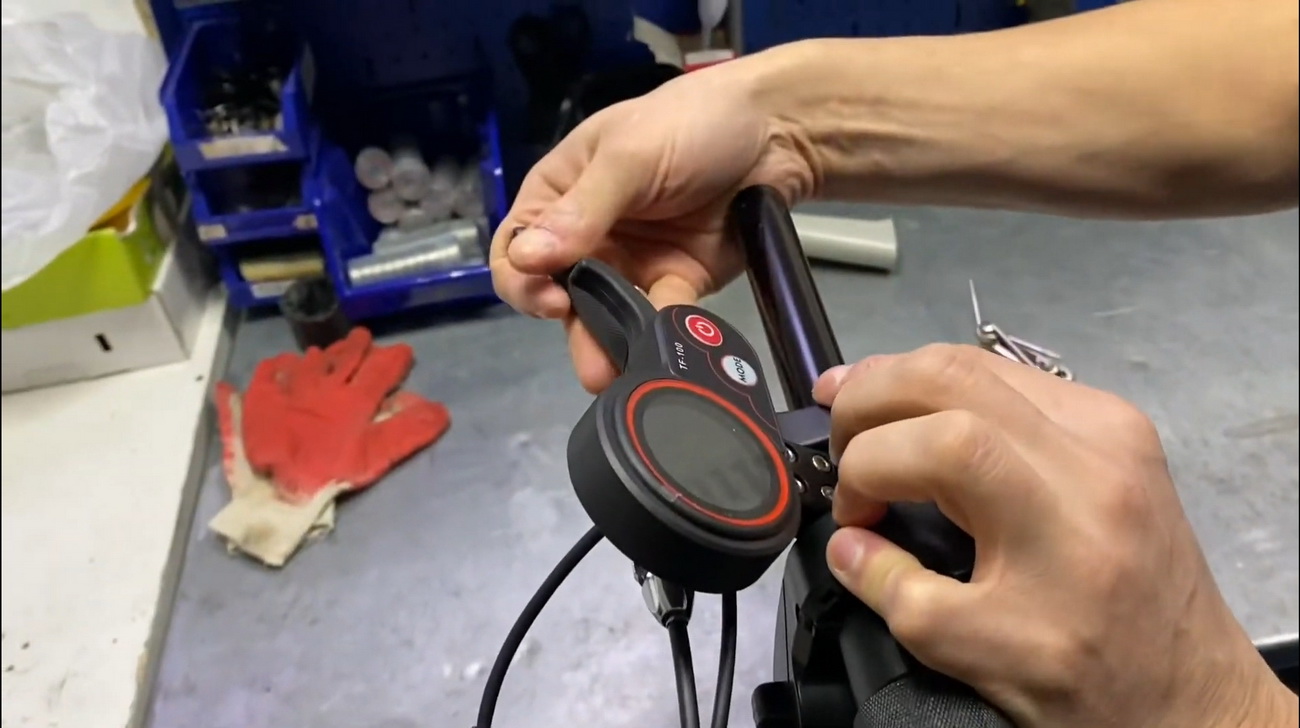

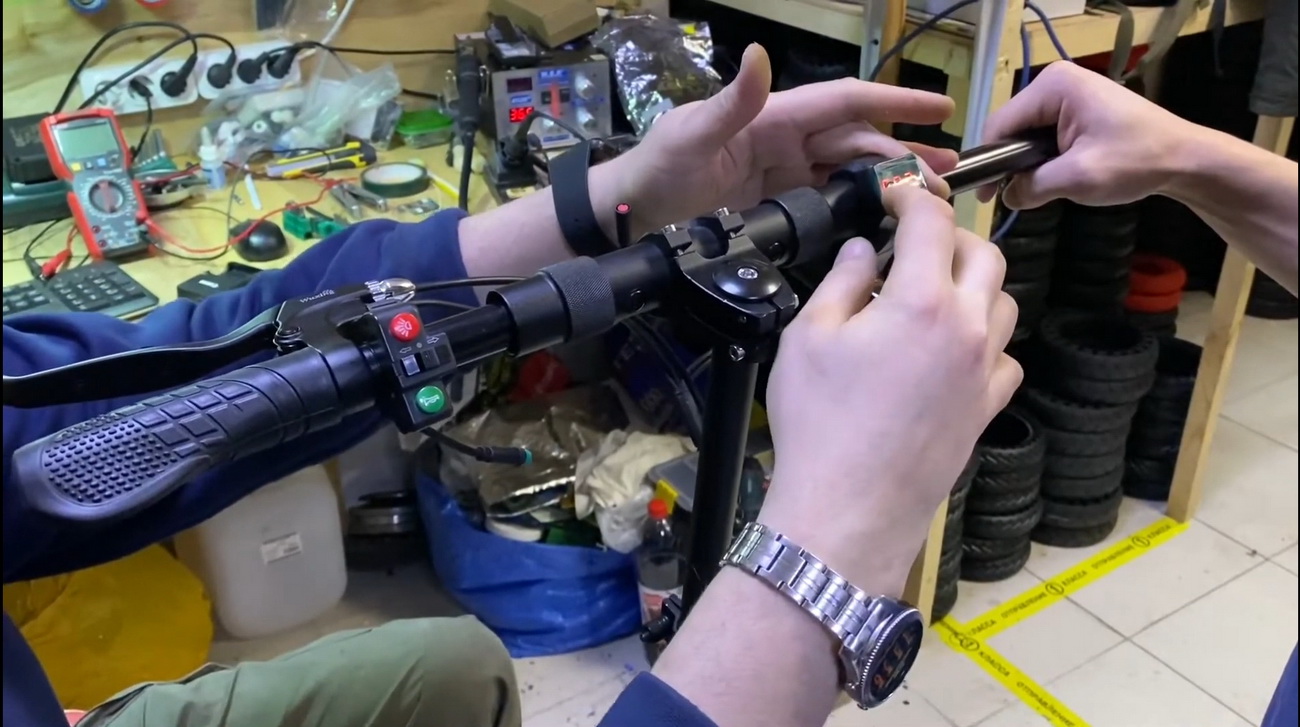

Приступаем к установке курка газа

Не сильно закручиваем болты в месте крепления, так как при необходимости их регулируют по высоте.

После установки ручки тормоза и одеваем грипсу.

После установки грипсы закручиваем ручку тормоза. Обычно на этом этапе ее выравнивают.

Подключаем клеммы

Обратите внимание, что стрелочки снаружи должны совпасть.

Посте всех манипуляций производится проверка работоспособности.

Если у вас возникли какие-либо сложности, ты вы всегда можете обратиться за консультацией к нашим специалистам любым удобным вам способом.
