Как установить датчик температуры выхлопных газов на снегоход 550 Patrul SWT

Подробная наглядная инструкция по установке датчика температуры выхлопных газов на снегоход ТАЙГА Patrul

Мы выбрали датчик температуры выхлопных газов фирмы «AutoGauge» со стрелочным указателем, имеющим яркую подсветку шкалы с ценой деления 20 градусов, что вполне допустимо для оперативного контроля состояния двигателя при эксплуатации снегохода.

Отверстие в капоте

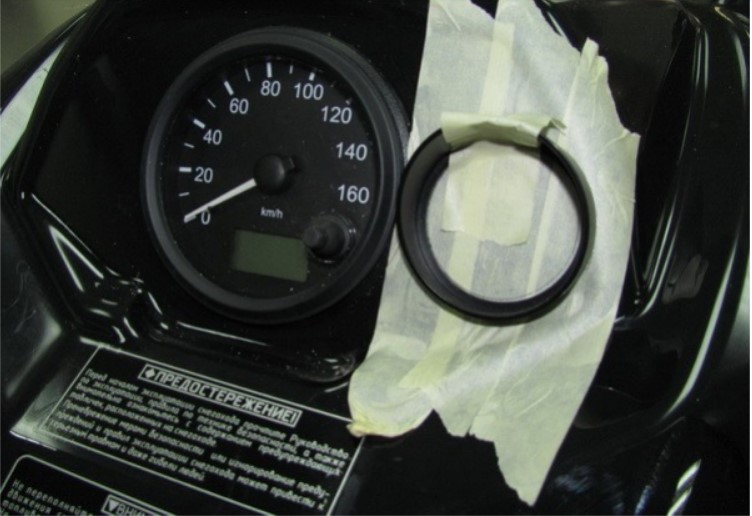

Для установки указателя в капоте разметили и просверлили отверстие диаметром 51мм рядом со спидометром.

Отверстие в капоте



Датчик температуры устанавливаем в глушителе, для чего к последнему приварили переходная втулка с конической внутренней резьбой и просверлено отверстие в стенке глушителя.

Отверстие в капоте



Отверстие в капоте



Кабель от датчика проложили совместно с основным жгутом электропроводки фары и спидометра.

Отверстие в капоте



Дополнительно выполнили экран вокруг указателя температуры, соединенный проводом с экранирующей оплеткой кабеля датчика температуры который, в свою очередь соединили с рамой снегохода.

Отверстие в капоте



Отверстие в капоте



При игнорировании последнего условия и если провода высокого напряжения к свечам проложены не параллельно друг другу, возможны электромагнитные помехи, которые блокируют работу указателя температуры.

Отверстие в капоте



Прибор подключаем к штатному разъему электропроводки снегохода рядом с фарой, обязательно через сетевой фильтр, подавляющий высокочастотные помехи в кабеле датчика температуры и питающем проводе.

При эксплуатации следует руководствоваться рекомендациями завода-изготовителя и не превышать максимальную температуру выхлопных газов 650 градусов.

Отверстие в капоте



При движении с температурой выхлопных газов менее 500 градусов происходит повышенное отложение нагара на свечах и деталях цилиндропоршневой группы, поэтому желательно переходить на пониженную передачу.

Удачных поездок!
